Александр Леоненков - Самоучитель UML

Рис. 2.16.Изображение процесса на диаграмме потоков данных

Рис. 2.17.Изображение подсистемы на диаграмме потоков данных

Информационная модель системы строится как некоторая иерархическая схема в виде так называемой контекстной диаграммы, на которой исходная модель последовательно представляется в виде модели подсистем соответствующих процессов преобразования данных. При этом подсистема или система на контекстной диаграмме DFD изображается так же, как и процесс – прямоугольником с закругленными вершинами (рис. 2.17).

Накопитель данных или хранилище представляет собой абстрактное устройство или способ хранения информации, перемещаемой между процессами. Предполагается, что данные можно в любой момент поместить в накопитель и через некоторое время извлечь, причем физические способы помещения и извлечения данных могут быть произвольными. Накопитель данных может быть физически реализован различными способами, но наиболее часто предполагается его реализация в электронном виде на магнитных носителях. Накопитель данных на диаграмме потоков данных изображается прямоугольником с двумя полями (рис. 2.18). Первое поле служит для указания номера или идентификатора накопителя, который начинается с буквы "D". Второе поле служит для указания имени. При этом в качестве имени накопителя рекомендуется использовать существительное, которое характеризует способ хранения соответствующей информации.

Рис. 2.18.Изображение накопителя на диаграмме потоков данных

Наконец, поток данных определяет качественный характер информации, передаваемой через некоторое соединение от источника к приемнику. Реальный поток данных может передаваться по сети между двумя компьютерами или любым другим способом, допускающим извлечение данных и их восстановление в требуемом формате. Поток данных на диаграмме DFD изображается линией со стрелкой на одном из ее концов, при этом стрелка показывает направление потока данных. Каждый поток данных имеет свое собственное имя, отражающее его содержание.

Таким образом, информационная модель системы в нотации DFD строится в виде диаграмм потоков данных, которые графически представляются с использованием соответствующей системы обозначений. В качестве примера рассмотрим упрощенную модель процесса получения некоторой суммы наличными по кредитной карточке клиентом банка. Внешними сущностями данного примера являются клиент банка и, возможно, служащий банка, который контролирует процесс обслуживания клиентов. Накопителем данных может быть база данных о состоянии счетов отдельных клиентов банка. Отдельные потоки данных отражают характер передаваемой информации, необходимой для обслуживания клиента банка. Соответствующая модель для данного примера может быть представлена в виде диаграммы потоков данных (рис. 2.19).

В настоящее время диаграммы потоков данных используются в некоторых CASE-средствах для построения информационных моделей систем обработки данных. Основной недостаток этой методологии также связан с отсутствием явных средств для объектно-ориентированного представления моделей сложных систем, а также для представления сложных алгоритмов обработки

данных. Поскольку на диаграммах DFD не указываются характеристики времени выполнения отдельных процессов и передачи данных между процессами, то модели систем, реализующих синхронную обработку данных, не могут быть адекватно представлены в нотации DFD. Все эти особенности методологии структурного системного анализа ограничили возможности ее широкого применения и послужили основой для включения соответствующих средств в унифицированный язык моделирования.

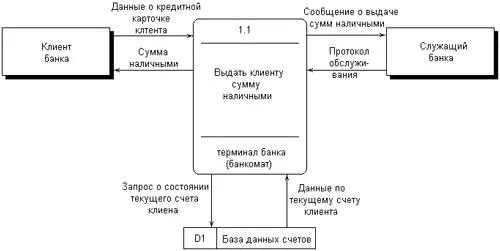

Рис. 2.19.Пример диаграммы DFD для процесса получения некоторой суммы наличными по кредитной карточке

Отдельные языки объектно-ориентированного моделирования стали появляться в период между серединой 1970-х и концом 1980-х годов, когда различные исследователи и программисты предлагали свои подходы к ООАП. В период между 1989-1994 гг. общее число наиболее известных языков моделирования возросло с 10 до более чем 50. Многие пользователи испытывали серьезные затруднения при выборе языка ООАП, поскольку ни один из них не удовлетворял всем требованиям, предъявляемым к построению моделей сложных систем. Принятие отдельных методик и графических нотаций в качестве стандартов (IDEF0, IDEF1X) не смогло изменить сложившуюся ситуацию непримиримой конкуренции между ними в начале 90-х годов, которая тоже получила название «войны методов».
