•Определение линий подвода и включения аварийного / резервного электропитания.

•Определение местоположения для размещения дизель генератора.

•Определение помещения для размещение главного электрощита.

•Произвести расчеты и определить схемы включения и распределения нагрузки

•Подготовить проект и чертежи по системе аварийного / резервного электропитания.

•Обеспечение заземление.

•Кто и как проводит установку систем

•Кто и как проводит сопровождение систем

Система аварийного / резервного электроснабжения помещения серверной комнаты (дата центра)

Для помещения серверной комнаты (дата центра) со стороны ИТ предъявляются следующие требования:

Рекомендуется:

•Наличие системы аварийного / резервного электропитания обязательно.

•Схема включения аварийного / резервного электропитания включается в электропитание дата центра.

•Схема включения аварийного / резервного электропитания автоматически.

•Обеспечение электропитанием потребителей трехфазным током и напряжением 380В.

•Обеспечение электропитанием потребителей однофазным током (16—50А) и напряжением 220В.

Допускается:

•Схема включения аварийного / резервного электропитания в ручном режиме.

•Схема включения аварийного / резервного электропитания отдельная от основной кабельной сети.

•Включение управления резервного генератора через центральный стабилизатор. Особенно актуально для регионов, где подача электропитания не стабильна и возможно ложное срабатывание.

Запрещается:

•Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.

•Использовать кабельные каналы не по назначению.

Общие требования

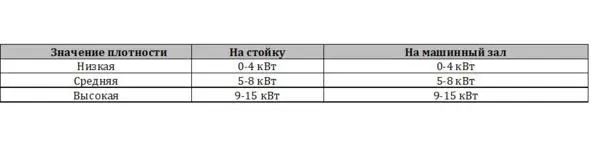

Система бесперебойного электроснабжения обеспечивает электроснабжением, при переключениях электроснабжения между основным и резервным, выходе из строя основной линии электропитания или ее компонентов. Кроме этого защищает от различных сбоев в электропитании. ЦОДы можно разделить по плотности энергопотребления стоек. Так для примера:

При определённых условиях может является резервной системой электропитания, когда нет возможности установки дизель генератора.

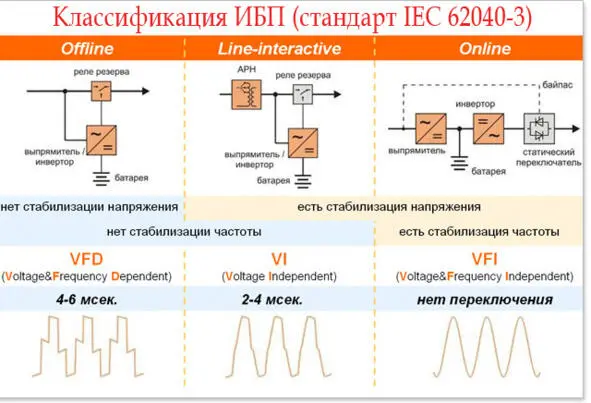

Различаются несколько типов ИБП. Основные характеристики различных типов ИБП:

•Бэкап ИБП (Инверторы OFF-LINE UPS INVERTOR). Достоинства: наиболее дешёвое и простое решение, подходит для питания компьютеров с импульсными блоками питания, КПД порядка 99%. К недостаткам можно отнести:

°Долгое время переключения порядка 4—12 мсек;
