Общий вид открытой прокладки кабеля и рабочих точек можно рассмотреть на рисунке. Кабельные каналы «транки» позволяют прокладывать электрические провода и кабели слаботочных систем совместно.

Рекомендации по комплектованию коммуникационной стойки в дата центре

Также частью СКС можно рассматривать коммуникацию между стойки ЦОД. Как правило в стойки устанавливают патч-панели, которые, как и коммуникации от внешних шкафов, терминируются на выделенную стойку.

Для комплектования коммуникационной стойки со стороны ИТ допускается следующие варианты:

•По возможности и исходя из соображений рациональности, размещать вычислительные мощности (сервера), системы хранения и сетевое оборудование в разных стойках (даже в разных залах).

•Коммуникационные шкафы форм-фактор 24U или 42U (600 х 1100 х 2000) с напольной установкой, а для шкафов 7—22U настенная установка;

•Передние вертикальные направляющие для крепления горизонтальных направляющих оборудования желательно устанавливать в глубину 15—20 сантиметров. Это предоставляет возможность помимо установки оборудования возможность подключать слаботочный кабель.

•Дверцы стойки (передняя и задняя) как правило должна быть металлическая с отверстиями для доступа воздушного потока. Исключение составляют шкафы со стоечным охлаждением или коммуникационные шкафы с одним или несколькими коммутаторами;

•Активное оборудование, устанавливаемое в стойку, должно устанавливаться с соблюдением направления потоков воздуха. Как правило большинство оборудования имеет подачу холодного воздуха спереди и вывод с задней стороны;

•В зависимости от требований установка 24-х или 48-ми портовых панелей для медного кабеля витой пары категории CAT 6 с разъемами RJ-45.

•В зависимости от комплектации стойки предполагается установка 12-х или 24-ми портовых панелей для оптического кабеля категории «одно модовый» или «мульти модовый» ОМ3 с разъемами «LC» для соединения между стойками.

•Для ЦОД, с каждых трех-четырех шкафов кабели подводить к «кроссовому» шкафу. Кабели терминируются на панели.

•В «кроссовом» шкафе располагается «KVM» коммутатор (24-ти или 32-х портовый) и терминальная панель с монитором и клавиатурой. С данного шкафа производится коммутация соединений и управление серверами.

•Рекомендуется заполнение стойки порядка 70%;

Конвертер значений и размеры шкафов

Сопротивление кабеля

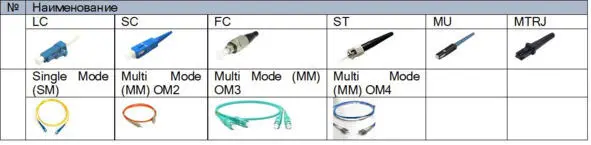

Таблица коммуникационных разъемов и соединений

В нашем примере предполагаем наличие четырех стоек в ЦОДе. Учитывая выше сказанное и забегая вперед, мы уже имеем представление какое активное оборудование и в каком количестве будет установленно в ЦОД. Во все стойки размером 42U устанавливается локальный резервный ИБП.

Первая стойка служит у нас коммутационной. К ней подводится кабель от патч-панелей (одна 48-ми портовая Cat6 и три 24-х портовые оптические) второй, третьей и четвертой стойки. Здесь же размещаем 16-ти портовый KVM-коммутатор, монитор и клавиатуру для физического доступа к серверам. Также размещаем физический, корневой сервер центра сертификации, физический сервер контролер домена, два хоста гипервизора, и Систему Резервного Хранения Данных. Следующие две стойки имеют идентичное активное оборудование, чем обеспечивается отказоустойчивость на уровне стойки. В качестве активного оборудоования устанавливаются корневой коммутатор, Система Хранения Данных, хост гепервизора и хост СУБД, файрвол и устройства защиты почтовых сообщений. Четвертая стойка может использоваться для размещения телефонии, оборудования депаратмента безопасности, патч-панели приходящии от этажных коммутационных стоек и т п. В первых трех стойках имеется запас для размещения дополнительного активного оборудования размером от 10U до 18U).
