Этажные коммутационные шкафы могут быть укомплектованы как показано на диаграмме ниже.

В данном примере показаны напольные стойки формата 24U и 42U. Помимо бесперебойного питания от центрального ИБП каждая стойка укомплектована локальным резервным ИБП. Вверху стойки монтируются две патч-панели (медная и оптическая) для коммуникации с ЦОД. Емкость стоек 240 и 480 рабочих точек соответственно.

Для проведения работ, связанных с Локальной Вычислительной Сетью (ЛВС) могут понадобится следующий набор инструментов и расходных материалов.

Кримпер – для работы с кабелем витая пара. В зависимости от типа и вида, он позволяет обрабатывать медный кабель категорий Cat 3—6А и обжимать четырех, шести и восьми контактные разъемы (RJ-45).

Наборы инструментов для обработки оптического кабеля. Имеются наборы для ручного монтажа, клейки оптических коннекторов. Но как правило используются специальные сварочные аппараты для сварки оптических волокон. В этом случае к оптическим волокнам привариваются так называемые Pigtail – небольшой длинны оптические волокна с готовыми конекторами различных типов.

Рефлекторы – для проверки сосотояния оптического кабеля.

Сетевые тестеры – специализированные устройства для быстрой проверки с помощью индикаторов состояния опического кабеля, патч-панели или коннектора.

Сканер состояния сети и сетевые анализаторы, являются более продвинутыми и как следствие дорогими устройствами, позволяют проверить состояние кабельной системы как отдельного элемента, так и законченого участка СКС. При этом может предоставить развернутую информацию по основным характеристикам для каждого типа кабеля. Незаменимый инструмент если есть необходимость проверить состояние имеющейся СКС для принятия решения по замене, или при приемке СКС после ее монтажа со стороны исполнителя. Как пример FLUKE Cable Analyzer. Результаты теста показаны ниже.

Для обеспечения контроля СКС на физическом уровне (правильность подключения, отслеживание состояния и изменений, графического отображения элементов СКС и т п) может применяться специализированное решение (например, AMP TRAC). Оно может включать в себя простое решение как накладки на патч-панели и активного оборудования. Так и сложные решения с применением специализированного активного оборудования – контролеров и программного обеспечения. В этом случае стоимость построения СКС может вырасти на 30% и более.

Общие требования

Для помещения серверной комнаты (дата центра) со стороны ИТ предъявляются следующие требования:

•Определение групп основных потребителей;

•Определение линий подвода городского электропитания (основной и резервной)

•Определение местоположения для размещения трансформаторов (основной и резервной)

•Определение помещения для размещение главного электрощита

•Определение местоположения для размещение вспомогательных электрощитов

•Произвести расчеты и определить схемы включения и распределения нагрузки

•Подготовить проект и чертежи по системе электроснабжения

•Кто и как проводит установку систем

•Кто и как проводит сопровождение систем

•Обязательно контур заземления

•Обязательно заземления коммуникационной стойки

Система электроснабжения здания

Со стороны ИТ особых или специфических требований к электроснабжению здания нет.

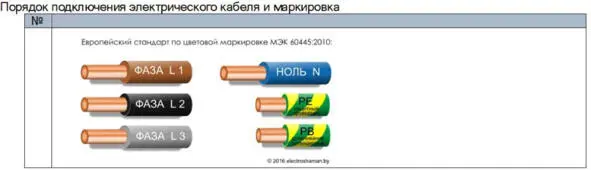

Проводимость тока и сечение

Система электроснабжения помещения дата центра

Плотность стойки для разных этапов вычисляется по-разному:

•для этапа проектирования определяется как максимальная (пиковая) нагрузка в кВт на стойку, а плотность серверного зала является средней пиковой плотностью на стойку по всему серверному залу.

•для этапа эксплуатации определяется как измеряемая средняя нагрузка в кВт на стойку, а плотность серверного зала является средней плотностью на стойку по всему серверному залу.
