Рекомендуется:

•Ограниченный доступ к кабельным каналам.

•Обеспечить возможность для доступа и обслуживание кабеля.

•Построение кабельной сети по схеме «звезда»

•Использовать оптический кабель «внешней» прокладки, «одно модовый», шесть-двенадцать жил.

•Терминируется кабель в коммуникационный шкаф на оптическую панель с минимум шестью —двенадцатью портами.

•Желательно иметь единый форм-фактор портов оптических панелей вертикальной составляющей СКС.

•Наличие схемы прокладки кабеля.

Допускается:

•Допускается прокладка оптического и телефонного кабеля совместно с электрическим кабелем.

•Допускается терминирование кабеля на настенную панель или наличие коннектора.

•Использовать оптический кабель «внешней» прокладки, «одно модовый», минимум четыре жилы.

•Если форм-фактор портов оптических панелей внешние и внутренней СКС отличается, то необходимо иметь кабели с переходниками (например, LC-SC, SC-ST).

•Допускается использование оптического кабеля OM3 «внешней прокладки», «мульти-модовый», шесть-двенадцать жил разъемом «LC».

•Для обратной совместимости с устаревшими телефонными системами, при необходимости можно использовать телефонный кабель категории Cat3.

Запрещается:

•Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.

•Использовать кабельные каналы не по назначению.

Горизонтальная составляющая СКС предоставляет из себя подключения от точки «распределения» до оконечных точек пользователей.

Рекомендуется:

•Ограниченный доступ к кабельным каналам или коробам.

•Обеспечить возможность для доступа и обслуживание кабеля.

•Построение кабельной сети по схеме «звезда»

•Использовать цельный медный кабель «внутренней» прокладки, типа витой пары, категории CAT 6.

•Ограничение на расстояние между конечной точкой и точки «распределения» не более 90 м.

•Терминируется кабель в коммуникационный шкаф на медную панель категории CAT 6, с портами с разъемами типа RJ-45.

•Для обеспечения отказоустойчивости используется избыточность количества рабочих точек

•Наличие схемы прокладки кабеля.

Горизонтальная составляющая СКС включает в себя оконечные точки доступа пользователей. Конечные точки подключения представляют из себя как настенные (Wall Mounted), так и напольные (Floor Box) блоки. Блоки скомпонованы в «Рабочие точки»: розетки RJ-45, розетки электрические городского и бесперебойного питания.

«Рабочая точка №1»:

•2 компьютерная розетка с разъемом RJ-45

•1 электрическая розетка с электропитанием от центрального ИБП. Желательно с ключом (типа Legrand Mosaic 2M) для защиты от случайного включения.

•1 электрическая розетка с городским электропитанием IEC C7 «Shuko» до 5А.

«Рабочая точка №2»

•2 компьютерные розетки с разъемом RJ-45

•2 электрические розетки с электропитанием от центрального ИБП. Желательно с ключом (типа Legrand Mosaic 2M) для защиты от случайного включения.

•2 электрическая розетка с городским электропитанием IEC C7 «Shuko» до 5А.

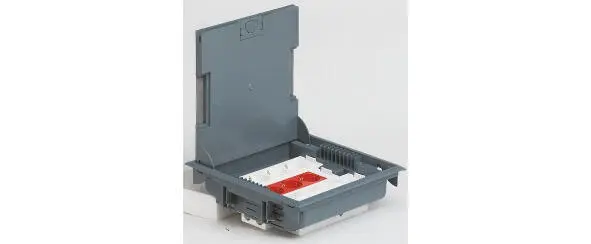

При прокладке рабочих точек пользователей можно использовать «напольные» (Floor Box) точки.

Данная реализация подходит для общих залов (Office) или же когда отсутствует детальный план расположения мебели. Для установки требуется наличие фальшпола.

Второй вариант установки рабочих точек, это «настенная» установка. Как правило может быть выполнена на уровне пола, порядка 20—30 см или же на уровне офисного стола (90—100 см от пола), что является более удобно. В плане прокладки кабеля к розеткам, может быть, как прокладка в стене, либо с использованием кабельных каналов – «транков» на которых устанавливаются розетки.

Последний вариант более удобен с практической точки зрения, так как позволяет относительно быстро и просто наращивать количество розеток, проще в ремонте и замене кабеля и т п. Из недостатков – с эстетической точки зрения, может потребовать более дорогие компоненты (Legrand, модули и т п). Еще один вариант установки рабочих розеток, это установка в мебели, компьютерных столах. Для этого понадобится наличие детального плана размещения офисной мебели уже на этапе дизайна здания, или использование фальшпола для подвода кабеля с последующей прокладкой кабеля в офисных столах. Компьютерные столы должны обеспечивать возможность установки настольных коробок «Table Box» для розеток, а также приняты во внимание вопросы техники безопасности (электрический провод, размещенный в металлическом столе, подвижность стола и т п).
