Узлы устройств полагаются на функциональность диспетчера ввода-вывода; поток IRP идет по узлу устройств сверху вниз. Решение об окончании обработки IRP может быть принято на любом уровне узла устройств. Например, функциональный драйвер может обработать запрос на чтение, не пересылая IRP драйверу шины. IRP проходит весь путь сверху вниз и далее к узлу устройств, содержащему драйвер шины, только если функциональному драйверу нужна помощь драйвера шины.

До сих пор мы так и не ответили на два важных вопроса: как диспетчер PnP определяет, какой функциональный драйвер нужно загрузить для данного устройства и как драйверы фильтров регистрируют свое присутствие, чтобы их можно было загружать при создании узла устройств?

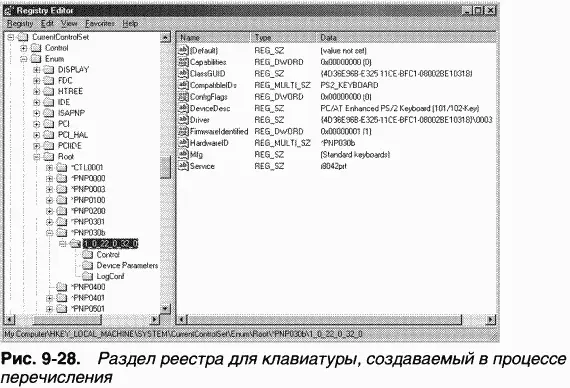

Ответ на оба вопроса надо искать в реестре. Перечисляя устройства, драйвер шины сообщает диспетчеру PnP идентификаторы обнаруженных устройств. Эти идентификаторы специфичны для конкретной шины. Например, для шины USB такой идентификатор состоит из идентификатора изготовителя (vendor ID, VID) и идентификатора продукта (product ID, PID), назначенного устройству изготовителем (подробнее о форматах идентификаторов устройств см. в DDK). B совокупности эти идентификаторы образуют то, что в терминологии спецификации Plug and Play называется идентификатором устройства (device ID). Диспетчер PnP также запрашивает у драйвера шины идентификатор экземпляра (instance ID), который позволяет различать отдельные экземпляры одного и того же устройства. Идентификатор экземпляра может определять устройство относительно шины (например, USB-порт) или представлять глобально уникальный дескриптор (скажем, серийный номер устройства). Идентификаторы устройства и экземпляра дают идентификатор экземпляра устройства (device instance ID, DIID), используемый диспетчером PnP для поиска раздела устройства в ветви реестра HKLM\SYSTEM\CurrentControlSet\Enum. Пример такого раздела для клавиатуры показан на рис. 9-28. B эти разделы помещаются данные, характеризующие устройство, и получаемые из INF-файла параметры Service и ClassGUID, с помощью которых диспетчер PnP находит драйверы, нужные для данного устройства.

ЭКСПЕРИМЕНТ: просмотр детальных сведений об узлах устройств в диспетчере устройств

По умолчанию апплет Device Manager (Диспетчер устройств), доступный с вкладки Hardware (Оборудование) окна свойств системы, не показывает детальных сведений об узле устройств. Однако в Windows XP и Windows Server 2003 вы можете активизировать вкладку Details (Сведения), создав переменную окружения devmgr_show_details и присвоив ей значение 1. Ha этой вкладке отображается целый набор полей, в том числе идентификатор экземпляра устройства для узла, имя сервиса, фильтры и возможности в управлении электропитанием.

Самый простой способ запустить диспетчер устройств с вкладкой Details — открыть окно командной строки и ввести:

C: \›set devmgr_show_details=1 C: \›devmgmt.msc

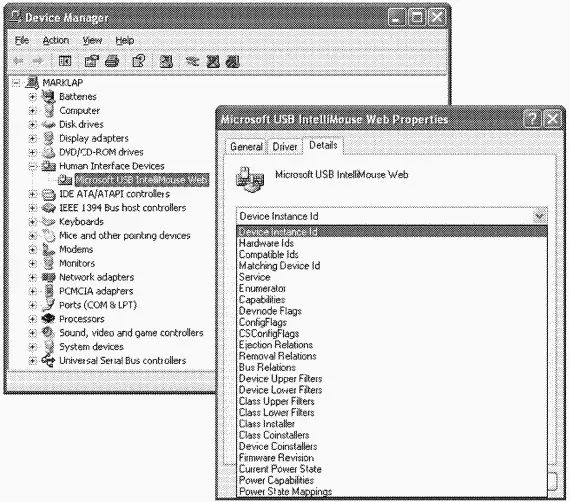

Ha следующем экранном снимке показано, как выглядит содержимое этой вкладки для одного из устройств.

Параметр ClassGUID позволяет диспетчеру PnP найти раздел класса устройства в HKLM\SYSTEM\CurrentControlSet\Control\Class. Раздел класса клавиатур показан на рис. 9-29. Раздел, созданный для устройства в процессе перечисления, и раздел класса предоставляют диспетчеру PnP всю информацию, на основе которой он загружает драйверы, необходимые для узла данного устройства. Загрузка драйверов происходит в следующем порядке.

1. Любые низкоуровневые драйверы фильтров, указанные в параметре LowerFilters раздела, созданного для устройства в процессе перечисления.

2. Любые низкоуровневые драйверы фильтров, указанные в параметре Lo-werFilters раздела класса данного устройства.

3. Функциональный драйвер, заданный в параметре Service раздела, созданного для устройства в процессе перечисления. Значение этого параметра интерпретируется как имя раздела драйвера в HKLM\SYSTEM\CurrentControlSet\Services.

4. Любые высокоуровневые драйверы фильтров, указанные в параметре UpperFilters раздела, созданного для устройства в процессе перечисления.

5. Любые высокоуровневые драйверы фильтров, указанные в параметре UpperFilters раздела класса данного устройства.

Ссылки на драйверы всегда содержат имена их разделов в HKLM\SYSTEM\ CurrentControlSet\Services.
