2. После инициализации драйверов, запускаемых при загрузке системы, диспетчер PnP проходит по дереву устройств, загружая драйверы для узлов устройств, не загруженных на первом этапе, и запускает их устройства. Запуская каждое устройство, диспетчер PnP перечисляет его дочерние устройства (если таковые есть). Для этого он запускает соответствующие драйверы и при необходимости перечисляет их дочерние устройства. Ha данном этапе диспетчер PnP загружает драйверы для обнаруженных устройств независимо om значений параметров Start этих драйверов (кроме тех драйверов, параметр Start которых содержит значение «отключен»). B конце этого этапа драйверы всех PnP-устройств загружены и запущены, кроме драйверов не перечисляемых устройств и их дочерних устройств.

3. Диспетчер PnP загружает любые еще не загруженные драйверы, запускаемые системой. Эти драйверы определяют свои устройства, не перечисляемые обычным образом, и сообщают о них. После этого диспетчер PnP загружает драйверы для этих устройств.

4. Наконец, диспетчер управления сервисами (SCM) загружает автоматически запускаемые драйверы.

Дерево устройств используется диспетчерами PnP и электропитания в то время, когда они выдают устройствам IRP-пакеты, связанные с Plug and Play и управлением электропитанием. Как правило, поток IRP распространяется от верхней части узла устройств вниз, и иногда какой-либо драйвер в одном из узлов устройств создает новые IRP для передачи другим узлам (всегда в направлении корня). O потоках IRP-пакетов, связанных с Plug and Play и управлением электропитанием, мы поговорим позже.

ЭКСПЕРИМЕНТ: получаем дамп дерева устройств

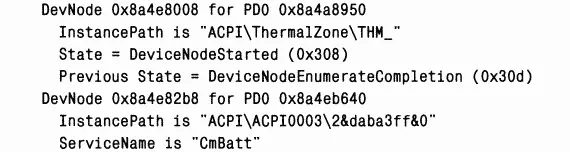

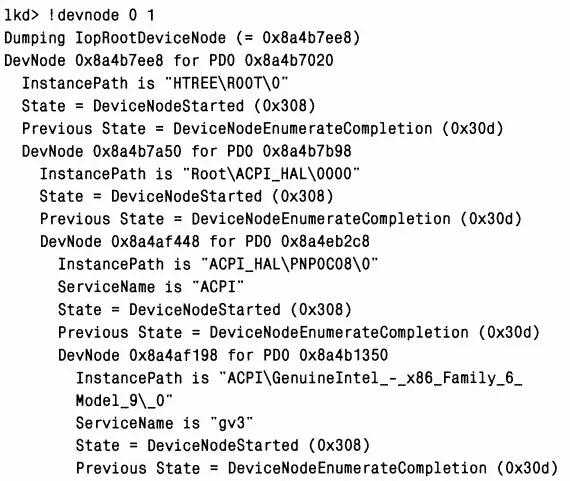

Команда !devnode отладчика ядра позволяет более подробно изучить дерево устройств. Задав O и 1 в качестве параметров, вы получите дамп внутренних структур узлов этого дерева. При этом элементы структур выводятся с отступами, отражающими позиции элементов в общей иерархии.

Информация, показываемая для каждого узла устройств, включает InstancePath (имя подраздела для перечисленного устройства в HKLM\ SYSTEM\CurrentControlSet\Enum) и ServiceName (имя подраздела для драйвера устройства в HKLM\SYSTEM\CurrentControlSet\Services). Чтобы просмотреть такие ресурсы, как прерывания, порты и диапазоны памяти, назначенные каждому узлу устройств, используйте команду !devnode 0 3.

Все устройства, обнаруженные после установки системы, регистрируются в подразделах раздела реестра HKLM\SYSTEM\CurrentControlSet\Enum. Этим подразделам присваиваются имена в виде ‹Перечислителъ›\‹ID_устройства›\‹ID_экземпляра›, где перечислитель — драйвер шины, ID_ycmpouства — уникальный идентификатор устройств данного типа, а ID_ экземпляра — уникальный идентификатор данного экземпляра этого устройства.

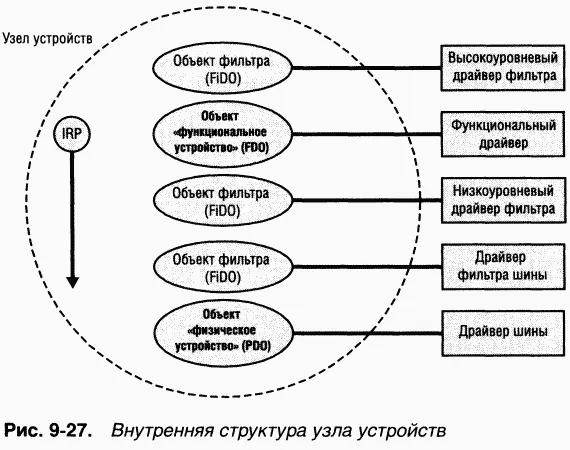

Узел устройств, который включает минимум два объекта «устройство», показан на рис. 9-27.

• Объект «физическое устройство» (physical device object, PDO)Создается драйвером шины по заданию диспетчера PnP, когда драйвер шины, перечисляя устройства на своей шине, сообщает о наличии какого-либо устройства. PDO представляет физический интерфейс устройства.

• Необязательные группы объектов-фильтров (filter device objects, FiDO)Одна группа таких объектов размещается между PDO и FDO (создается драйверами фильтров шин), вторая — между FDO и первой группой FiDO (создается низкоуровневыми драйверами фильтров), третья — над FDO (создается высокоуровневыми драйверами фильтров).

• Объект «функциональное устройство» (functional device object, FDO)Создается функциональным драйвером, который загружается диспетчером PnP для управления обнаруженным устройством. FDO представляет логический интерфейс устройства. Функциональный драйвер может выступать и в роли драйвера шины, если к устройству, представленному FDO, подключены другие устройства. Этот драйвер часто создает интерфейс к PDO, соответствующему данному FDO, что позволяет приложениям и другим драйверам открывать устройство и взаимодействовать с ним. Иногда функциональные драйверы подразделяются на драйвер класса, порт-драйвер и минипорт-драйвер, совместно управляющие вводом-выводом для FDO.
