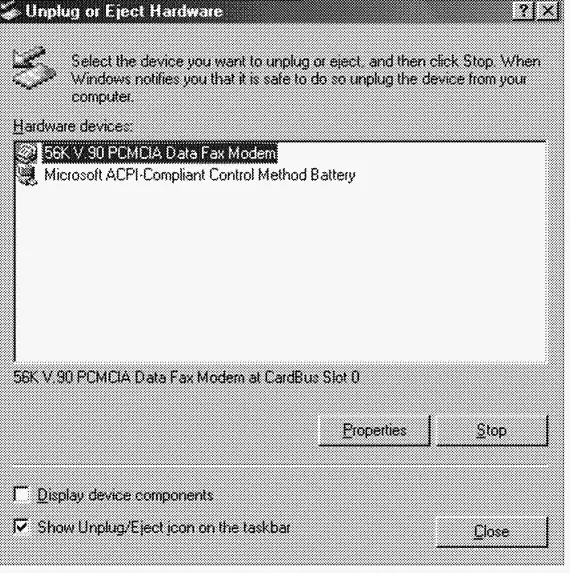

Рис. 9-23. Утилита для отключения или извлечения платы PC Card

Когда диспетчеру PnP нужно перераспределить ресурсы для устройства, он сначала запрашивает драйвер, может ли тот временно приостановить операции на устройстве, и с этой целью посылает команду query-stop. Драйвер отвечает на этот запрос согласием, если нет риска потери или повреждения данных; в ином случае он отклоняет такой запрос. Как и в случае команды query-remove, драйвер, согласившись с запросом, заканчивает незавершенные операции ввода-вывода и больше не передает этому устройству запросы на ввод-вывод. (Новые запросы на ввод-вывод драйвер обычно ставит в очередь.) Далее диспетчер PnP посылает драйверу команду stop. Ha этом этапе диспетчер PnP может указать драйверу выделить устройству другие ресурсы, а потом послать команду start-device.

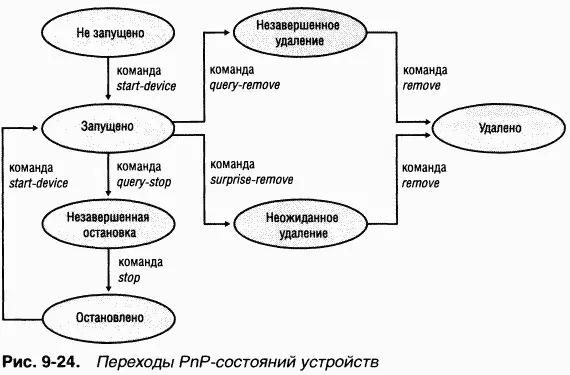

Команды Plug and Play вызывают переход устройства в строго определенные состояния, которые в упрощенной форме представлены на рис. 9-24. (Некоторые состояния и команды Plug and Play на этой иллюстрации опущены. Кроме того, этот вариант относится к диаграмме состояний, реализуемой функциональными драйверами. Диаграмма состояний, реализуемых драйверами шин, гораздо сложнее.) Кстати, на рис. 9-24 показано одно из состояний, которое мы еще не обсудили, — устройство переходит в него после команды surprise-remove диспетчера PnP. Эта команда посылается при неожиданном удалении устройства из системы, например из-за его отказа или из-за извлечения PCMCIA-платы без применения соответствующей утилиты. Команда surprise-remove заставляет драйвер немедленно прекратить всякое взаимодействие с устройством, так как оно больше не подключено к системе, и отменить любые незавершенные запросы ввода-вывода.

Драйвер может загружаться в Windows явно и на основе перечисления. Явную загрузку определяет ветвь реестра HKLM\SYSTEM\CurrentControlSet\Services, и на эту тему см. раздел «Сервисные приложения» главы 4. Загрузка на основе перечисления происходит при динамической загрузке диспетчером PnP драйверов для устройств, о наличии которых сообщает драйвер шины.

B главе 4 мы объяснили, что у каждого драйвера и Windows-сервиса есть свой раздел в ветви реестра Services текущего набора параметров управления. B этот раздел входят параметры, указывающие тип образа (например, Windows-сервис, драйвер или файловая система), путь к файлу образа драйвера или сервиса и параметры, контролирующие порядок загрузки драйвера или сервиса. Между загрузкой Windows-сервисов и явной загрузкой драйверов есть два главных различия:

•только для драйверов устройств в параметре Start могут быть указаны значения 0 (запуск при загрузке системы) и 1 (запуск системой);

•драйверы устройств могут использовать параметры Group и Tag для контроля порядка своей загрузки при запуске системы, но в отличие от сервисов не могут определять параметры DependOnGroup или DependOnService. B главе 5 мы рассмотрели этапы процесса загрузки и объяснили, что параметр Start драйвера, равный 0, означает, что этот драйвер загружается загрузчиком операционной системы. A если Start равен 1, драйвер загружается диспетчером ввода-вывода после инициализации компонентов исполнительной системы. Диспетчер ввода-вывода вызывает инициализирующие процедуры драйверов в том порядке, в каком драйверы загружались при запуске системы. Как и Windows-сервисы, драйверы используют параметр Group в своем разделе реестра, чтобы указать группу, к которой они принадлежат; порядок загрузки групп определяется параметром HKLM\SYSTEM\ CurrentControlSet\Control\ServiceGroupOrder\List.

Драйвер может еще больше детализировать порядок своей загрузки с помощью параметра Tag, который указывает конкретную позицию драйвера в группе. Диспетчер ввода-вывода сортирует драйверы в группе по значениям параметров Tag, определенных в разделах реестра, соответствующих этим драйверам. Драйверы, не имеющие параметра Tag, перемещаются в конец списка драйверов группы. Вы могли предположить, что диспетчер ввода-вывода сначала инициализирует драйверы с меньшими значениями Tag, потом — с большими, но это не так. Приоритет значений параметров Tag в рамках группы определяется в HKLM\SYSTEM\CurrentControlSet\Control\GroupOrderList; этот раздел реестра дает Microsoft и разработчикам драйверов свободу в определении собственной системы целых чисел.
