Вот правила, по которым драйверы устанавливают значение своего параметра Start.

•Драйверы, не поддерживающие Plug and Play, настраивают Start так, чтобы система загружала их на определенном этапе своего запуска.

•Драйверы, которые должны загружаться системным загрузчиком при запуске операционной системы, указывают в Start значение 0 (запуск при загрузке системы). Пример — драйверы системных шин и драйвер файловой системы, используемый при загрузке системы.

•Драйвер, который не требуется для загрузки системы и распознает устройство, не перечисляемое драйвером системной шины, указывает в Start значение, равное 1 (запуск системой). Пример — драйвер последовательного порта, информирующий диспетчер PnP о присутствии стандартных последовательных портов, которые были обнаружены программой Setup и зарегистрированы в реестре.

•Драйвер, не поддерживающий Plug and Play, или драйвер файловой системы, не обязательный для загрузки системы, устанавливает значение Start равным 2 (автозапуск). Пример — драйвер многосетевого UNC-npoвайдера (Multiple UNC Provider, MUP), поддерживающий UNC-имена удаленных ресурсов (вроде \\REMOTECOMPUTERNAME\SHARE).

•PnP-драйверы, не нужные для загрузки системы (например, драйверы сетевых адаптеров), указывают значение Start равным 3 (запуск по требованию). Единственное предназначение параметра Start для PnP-драйверов и драйверов перечисляемых устройств — загрузка драйвера с помощью загрузчика операционной системы, если такой драйвер обязателен для успешного запуска системы.

Диспетчер PnP начинает перечисление устройств с виртуального драйвера шины с именем Root, который представляет всю систему и выступает в роли драйвера шины для драйверов, не поддерживающих Plug and Play, и для HAL.

HAL работает как драйвер шины, перечисляющий устройства, напрямую подключенные к материнской плате, и такие системные компоненты, как аккумуляторы. Определяя основную шину (обычно это PCI-шина) и устройства типа аккумуляторов и вентиляторов, HAL на самом деле полагается на описание оборудования, зафиксированное программой Setup в реестре еще при установке операционной системы.

Драйвер основной шины перечисляет устройства на этой шине, при этом он может найти другие шины, драйверы которых инициализируются диспетчером PnP Эти драйверы в свою очередь могут обнаруживать другие устройства, включая вспомогательные шины. Такой рекурсивный процесс — перечисление, загрузка драйвера (если он еще не загружен), дальнейшее перечисление — продолжается до тех пор, пока не будут обнаружены и сконфигурированы все устройства в системе.

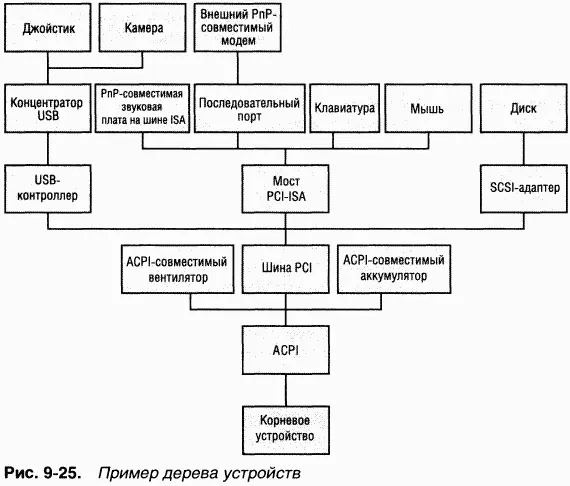

По мере поступления сообщений от драйверов шин об обнаруженных устройствах, диспетчер PnP формирует внутреннее дерево, называемое деревом устройств (device tree) и отражающее взаимосвязи между устройствами. Узлы этого дерева называются узлами устройств (device nodes, devnodes). Узел устройств содержит информацию об объектах «устройство», представляющих устройства, и другую PnP-информацию, которая записывается в узел диспетчером PnP Упрощенный пример дерева устройств показан на рис. 9-25. Эта система ACPI-совместима, и поэтому перечислителем основной шины является ACPI-совместимый HAL. K основной шине PCI в данной системе подключены шины USB, ISA и SCSI.

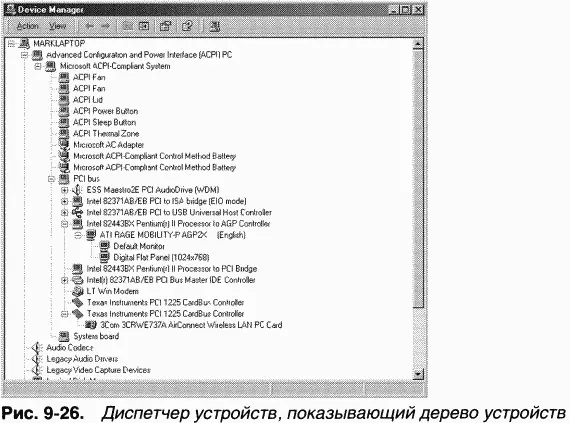

Диспетчер устройств, доступный из оснастки Computer Management (Управление компьютером) и с вкладки Hardware (Оборудование) окна свойств системы, отображает простой список устройств в системе, сконфигурированной по умолчанию. Для просмотра устройств в виде иерархического дерева можно выбрать в меню View (Вид) диспетчера устройств команду Devices By Connection устройства по подключению). Рис. 9-26 иллюстрирует, как выглядит окно диспетчера устройств при выборе этой команды.

C учетом перечисления устройств загрузка и инициализация драйверов происходит в следующем порядке.

1. Диспетчер ввода-вывода вызывает входную процедуру каждого драйвера, запускаемого при загрузке системы. Если у такого драйвера имеются дочерние устройства, диспетчер ввода-вывода перечисляет эти устройства, сообщая о них диспетчеру PnP Дочерние устройства конфигурируются и запускаются, если их драйверы являются запускаемыми при загрузке системы. Если у устройства есть драйвер, не запускаемый при загрузке системы, диспетчер PnP создает для этого устройства узел, но не запускает устройство и не загружает его драйвер.
