Основание.

Основание – еще один элемент объемной диаграммы. Это ее дно. Основание образуется четырьмя нижними углами, но, для того чтобы повернуть его, вполне достаточно двух. Самый лучший вид стандартной объемной гистограммы – это небольшой наклон вперед по основанию, которое при этом прозрачно и потому на нем особенно четко видны все столбцы гистограммы (рис. 6).

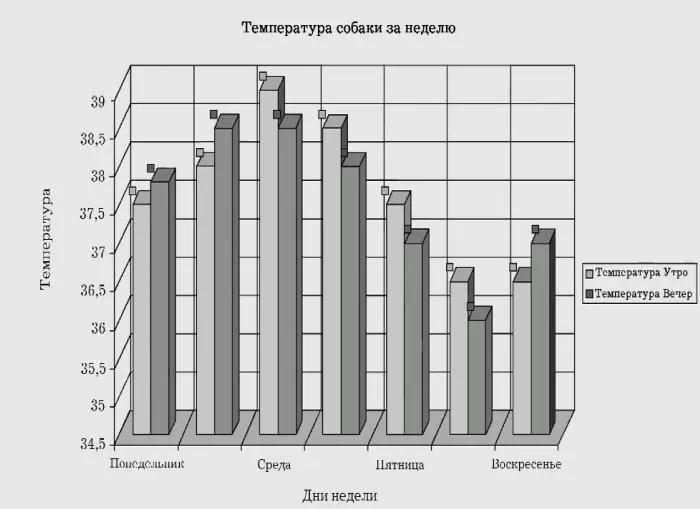

Рис. 6. Стандартная объемная гистограмма со всеми основными линиями сетки, наклоном основания и прозрачным фоном.

Стены.

Стены – это последний элемент объемной диаграммы. Стены образуют координатное пространство объемной диаграммы и составляются либо линиями сетки, либо цветом фона (рис. 7).

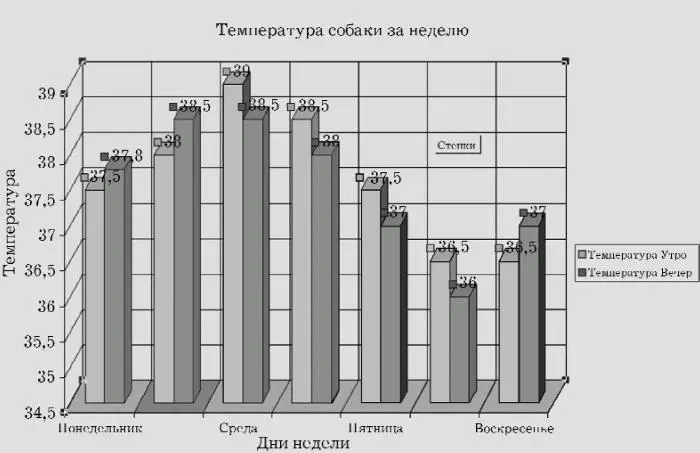

Рис. 7. Стандартная объемная гистограмма со стенками, выделенными линиями сетки и цветом фона.

Элемент легенды.

Элемент легенды – это фрагмент текста легенды (слово). Элемент легенды является значимым элементом диаграммы и имеет собственное окно форматирования, отличное от окна «Формат легенды». В окне «Формат элемента легенды» устанавливаются текстовые параметры – шрифт, начертание, высота шрифта и т. п. В общем это окно похоже на обычное окно «Шрифт». Несмотря на то что элемент легенды – значимый элемент диаграммы, он отсутствует в списке поля «Элементы диаграммы» панели «Диаграммы». Для редактирования открыть его можно, только выделив мышью. В качестве элемента легенды не обязательно использование именно слов. Элементом легенды может быть и число в случае, если в качестве имени ряда в поле «Имя» на вкладке «Ряды» второго шага «Мастера диаграмм» было введено число. Но при этом в окне диаграммы оно будет рассматриваться как текст, т. е. его форматирование будет состоять также в изменении шрифта, начертания и иного, как и для текста, но не в изменении количества знаков после запятой, как для числа.

Ключ легенды.

Ключ легенды – другой, нетекстовый элемент легенды. Он представляет собой маленький цветной квадратик перед текстовым элементом. Цвет квадратика совпадает с цветом столбца диаграммы, соответствующего текстовому элементу. Он также имеет собственное окно – «Формат условного обозначения», в котором устанавливаются его вид и заливка. Так же как и текстового элемента, ключа легенды нет в списке «Элементы диаграммы» и открыть его для редактирования можно только выделением мыши.

Легенда.

Легенда – это, по сути дела, легенда диаграммы, т. е. список условных обозначений, производимых в диаграммах Excel с помощью текстовых фрагментов, чисел-меток и цветных меток (ключей). Легенда представляет собой свободно перемещаемый по области диаграммы объект, состоящий из текста и цветных маркеров. Легенда – значимый элемент диаграммы, он есть в списке «Элементы диаграммы».

Для редактирования легенды используется окно «Формат легенды», содержащее три вкладки: «Вид», «Шрифт» и «Размещение». Легенда, как явствует из описанного выше, обладает собственной структурой, состоящей из элементов легенды и ключей.

Ряд.

Ряд – это условная линия, соединяющая наборы данных. Форматирование и настройка ряда довольно сложная процедура, описываемая отдельно.

Название оси значений.

Ось значений – это ось Y, и потому название оси значений – это название оси Y. Оно устанавливается в окне «Параметры диаграммы», в поле «Ось Y (значений)» области «Название диаграммы» на вкладке «Заголовки».

Ось значений.

Как уже говорилось, ось значений – это ось Y. Это та ось, на которой представлены значения диаграммы. В диаграмме может быть не одна ось значений, а две – основная и вспомогательная (вторичная).

Область построения диаграммы.

Область построения – второй из абсолютно постоянных элементов диаграммы, образующих тот фон, на котором строится сама диаграмма. Область построения – это, по сути дела, и есть сама диаграмма, но без легенды. Будучи выделена, она предстает в виде очерченного толстой штриховой линией квадрата, внутри которого расположены линии диаграммы, линии сетки и оси координат. Формат области построения вместе с областью диаграммы составляют основной набор инструментов работы с диаграммой, используемый для настройки ее внешнего вида, редактирования содержимого и модификации.
