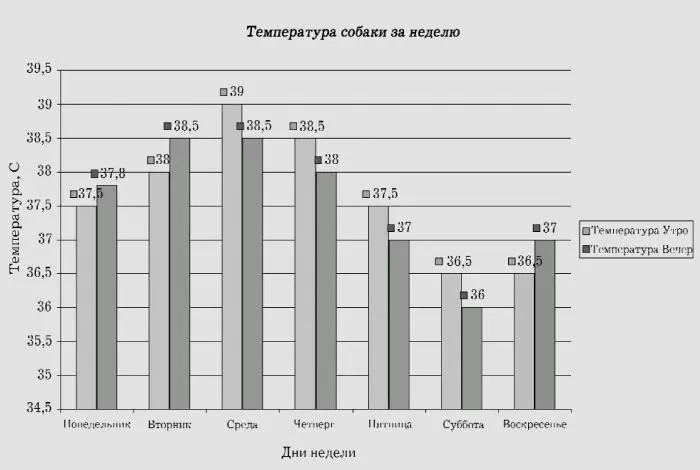

Рис. 5. Замена меток оси категорий в виде цифр метками в виде текста.

Область диаграммы.

Область диаграммы содержит все остальные элементы диаграммы и составляет тот фон, на котором, собственно, и строится диаграмма. Для внедренной диаграммы область диаграммы совпадает с границами объекта (внедренная диаграмма внедряется как объект OLE). Для диаграммы, размещенной на отдельном листе, область диаграммы занимает весь лист. Размер области диаграммы постоянен и не изменяется. Область диаграммы следует отличать от области построения диаграммы, о которой разговор пойдет ниже.

Заголовок диаграммы.

Заголовок диаграммы – это тот текст, который отображается в верхней или нижней части области диаграммы и вводится в окно «Параметры диаграммы» на третьем шаге «Мастера диаграмм» в поле «Название диаграммы» на вкладке «Заголовки». Так же как область диаграммы и область построения, он есть у каждой диаграммы, но в отличие от них заголовок не обязателен. Заголовок диаграммы представляет собой квадратик текста, который можно как угодно перемещать по области диаграммы и располагать в любом месте – внизу, вверху, справа, слева – как угодно. То же касается и остальных заголовков диаграммы, т. е. заголовков осей.

Название и названия данных.

Название и названия данных образуют название ячейки, т. е. элемента диаграммы, образованного пересечением строки и столбца. Поэтому в названиях ячеек указываются названия образующих ее рядов данных (строки и столбца). Точка – это метка на оси категорий, соответствующая ячейке таблицы, а ряд – набор данных, в котором эта ячейка находится. Название данных относится к точке, названия данных – к ряду, т. е. набору. То и другое вместе образуют текст всплывающей подсказки, которая появляется при наведении и удержании указателя мыши на элементе диаграммы.

Таблица данных.

Таблица представляет копию выделенного диапазона, помещаемую на диаграмму и расположенную там под областью построения. Выбор (помещать или не помещать таблицу на диаграмму) делается в окне параметров таблицы на третьем шаге «Мастера диаграмм». Размер таблицы не должен подавлять диаграмму, так как для помещения таблицы значений программа уменьшает область построения и, значит, размер самой диаграммы. Поэтому следует помещать либо небольшую таблицу под большой диаграммой, либо маленькую таблицу под небольшой диаграммой. Размещение большой таблицы рядом с небольшой диаграммой лишает смысла всю работу по графическому представлению данных вообще, так как в результате получается два неудобопонятных фрагмента неопределенной принадлежности: и не график (так как ничего не видно), и не таблица (так как ничего не понять).

Сетки и основные линии сетки оси значений.

Сетка данных покрывает всю область построения диаграммы, но она невидима, если пользователь специально не указывает необходимость отображения того или иного элемента сетки или даже всей сетки. Это делается в окне параметров диаграммы на вкладке «Линии сетки».

Линии сетки разделяются на основные и промежуточные, а также линии сетки оси значений и оси категорий.

Линии сетки оси значений – это линии, пересекающие ось значений (как правило, вертикальные, но, например, на диаграмме рисунка 4 они горизонтальные).

Линии сетки оси категорий – это линии сетки значений, пересекающие ось категорий (как правило, горизонтальные).

Основные линии – это линии, проходящее через метки оси.

Промежуточные – линии, проходящие между метками осей.

Выбор (отображать или нет линии сетки) определяется видом диаграммы и ее величиной. На большой и насыщенной линиями диаграмме есть смысл отображать только основные линии или даже только основные линии оси значений, чтобы не перегружать изображение. Для графиков предпочтительнее отображение полной сетки – основных (или даже при необходимости промежуточных) линий, для других диаграмм (например, для столбиковой биржевой диаграммы, заполненной вертикальными линиями) лучше показывать только горизонтальные основные линии (в данном случае это как раз основные линии сетки значений). Кроме того, линии сетки очень удобно использовать для создания пространственной структуры объемных диаграмм.

Углы.

Углы, как правило, элемент объемных диаграмм. Все объемные диаграммы, кроме круговых, имеют углы. Углы бывают внутренними и внешними, верхними и нижними, правыми и левыми. Они используются для вращения объемной диаграммы вокруг оси, проходящей вдоль линии, образуемой обоими углами вращаемой стороны.
