Кольцевая диаграмма представляет собой вариант круговой диаграммы, в котором может быть представлено более одного набора данных. По виду она схожа с круговой диаграммой, но не имеет заполненной центральной части (круга), что, собственно, и позволяет создать не одно, а несколько представлений. Это удобно для представления структур данных, организованных иерархически в виде системы концентрических колец. Кольцевая диаграмма бывает всего двух видов: обычная и разделенная.

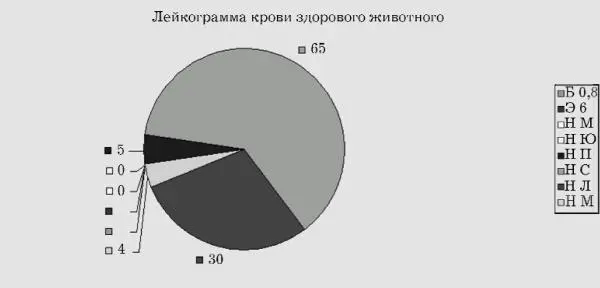

Рис. 2. Лейкограмма крови здорового животного на круговой диаграмме.

Последняя разновидность диаграмм Excel – диаграммы в виде цилиндра, конуса и пирамиды. Они представляют собой просто подобие гистограммы, практически не имеющее отличий от исходного типа. В сущности, все эти виды диаграмм есть просто гистограммы со столбцами в виде цилиндров, конусов или пирамид. Их свойства, назначение и состав такие же, как и у гистограмм, с той лишь разницей, что они совмещают в себе стандартные диаграммы с линейчатыми и не имеют трехмерного представления.

Рассказ о работе с диаграммами начнем с того, что вернемся к началу предыдущего раздела и вспомним структуру представления данных на диаграмме.

Итак, представление данных на диаграмме имеет свою структуру. Она состоит из маркера данных, основных линий, имен категорий, имен рядов диаграммы, а также легенды.

А какова структура самой диаграммы?

Все разнообразие видов диаграмм Excel имеет одну и ту же структуру, отображаемую в раскрывающемся списке поля «Элементы диаграммы» панели инструментов «Диаграммы», с помощью которой можно построить диаграмму без «Мастера диаграмм» (моментально) и которая позволяет управлять процедурами настройки и редактирования готовых диаграмм.

Не нужно путать с панелью инструментов «Диаграмма», не имеющей никакого отношения к диаграммам Excel.

Рассмотрим подробнее и сам инструмент, и его список.

Панель «Диаграммы» активируется каждый раз, когда пользователь выделяет диаграмму. Поле «Элементы диаграмм» – первый инструмент на этой панели. Он представляет собой раскрывающийся список, содержащий перечень элементов выделенной диаграммы. Все диаграммы Excel разные, и состав списка тоже бывает разным. Неизменной остается сама процедура: для того чтобы получить доступ к редактированию элемента диаграммы, надо сначала его выделить в списке «Элементы диаграммы».

Вот из каких элементов обычно состоит диаграмма Excel.

Ось категорий.

Один из основных элементов, формирующих координатное пространство диаграммы, – это ось категорий, на которой показаны категории диаграммы. Это ось Х, горизонтальная ось диаграммы, метками которой являются названия категорий.

Название категории.

Название категории – это, собственно, и есть метка оси категорий. Названия категорий – очень важный элемент диаграммы, от которого фактически зависит все представление данных на диаграмме. Вот, например, таблица данных состояния животного, в которой собраны данные по температуре животного (рис. 3).

Рис. 3. Данные состояния животного (температура).

Значения температуры определяется дважды в день – утром и вечером. Цель таблицы – представление зависимости изменения температуры от времени и дня недели.

Стандартный выбор меток, предлагаемый «Мастером диаграмм» по умолчанию, состоит в выборе в качестве меток первого столбца (строки): «Утро» и «Вечер» при построении по строкам и 1, 2, 3... – при построении по столбцам. В этом случае получается диаграмма следующего вида, представленная на рисунке 4.

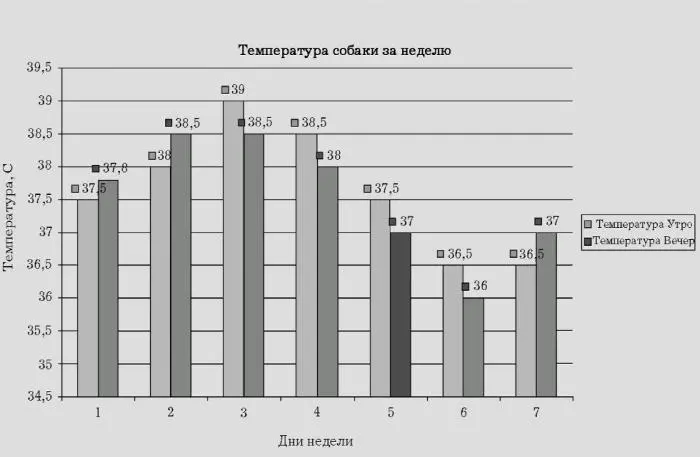

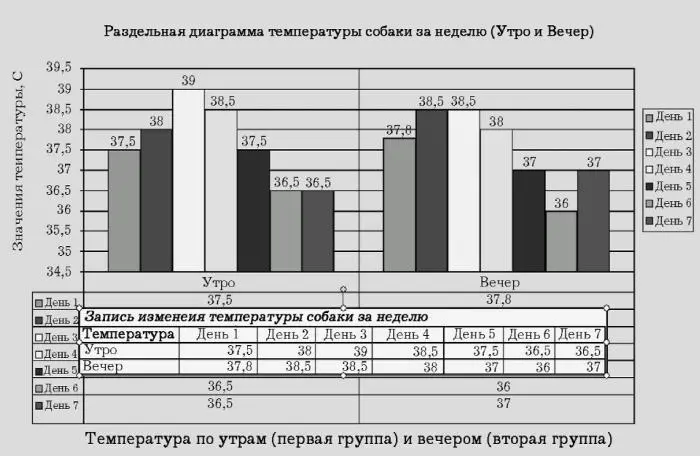

Рис. 4. Стандартный выбор названий категорий: дни недели обозначены номерами.

Но такая диаграмма отображает только значения температуры в определенный день недели по порядку, тогда как цель построения диаграммы – представление зависимости изменения температуры от времени и дня недели, а не сравнение их величин, т. е. в качестве категорий должно выступать не порядковое число, а день недели. Температура здесь должна быть представлена не как набор значений, а как набор категорий, т. е. в качестве меток надо выбрать не столбец с названиями категорий, в каждой из которых ставка будет иметь свое значение, а набор значений, каждое из которых станет категорией, т. е. меткой на оси категорий. Для этого на втором шаге построения диаграммы «Мастером диаграмм» надо выбрать вкладку «Ряд», а на ней в поле «Подписи оси Х» с помощью кнопки свертывания ввести значения В2: В6 из столбца «Дни», т. е. «Понедельник», «Вторник», «Среда» и т. д. Здесь названия дней недели выступают не в качестве чисел, а в качестве обозначений (рис. 5).
