Тип сообщения

Семантика сообщения, которое будет передано, на удаленную систему описывается типом сообщения (message type). Главные данные материалов, которые хранятся в центральной исходной системе и которые, например, должны автоматически распространяться на подчиненные системы в случае изменений, являются одним из примеров типа сообщений.

Типы IDoc

Реальная информация может посылаться с помощью промежуточного документа (IDoc — Intermediate Document). Тип IDoc, содержащий описание структуры данных, присваивается типу сообщения как контейнер для данных, которые будут пересылаться. Специальный тип IDoc существует для всех прикладных областей, которые должны готовить данные для обмена. Посылаемые данные, включая таблицы и поля, должны определяться на основе типов IDoc. Когда тип IDoc заполнен конкретными данными в соответствии с правилами структуры, он называется IDoc (промежуточный документ).

Генерация IDoc

В зависимости от приложения для генерации IDoc может использоваться один из трех методов (см. рис. 13.4).

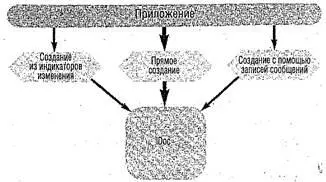

Рис. 13.4. Методы генерации IDoc

Часто IDoc создается прямо из приложения. Прикладная программа либо заполняет внутреннюю таблицу в формате IDoc и переносит ее в службу ALE, либо использует BAPI с интерфейсом ALE.

Вторым методом является генерация IDoc из индикаторов изменения (change indicators). Основой деятельности является автоматическая синхронизация систем в терминах определенных основных данных. Для каждого изменения в наблюдаемом объекте (например, основной записи материала) индикатор изменения записывается для этой записи в таблице базы данных. С помощью планирования отчетов ALE или вручную IDoc генерируется из этих записей изменений и реплицируется в одну или несколько целевых систем.

В третьем методе используется управление сообщениями SAP R/3 для генерации соответствующего IDoc. Отправка сообщения формирует часть стандартных сценариев во многих приложениях, таких как создание заказа на покупку. Сообщение можно напечатать или послать в электронной форме с помощью базовой службы управления сообщениями. Для этого метода рассматриваемое приложение делает записи сообщений типа ALE в таблице NAST. В зависимости от конфигурации записи могут анализироваться либо немедленно системой управления сообщениями SAP R/3, либо с периодическими интервалами с помощью программы отчета RSNAST00; IDoc генерируется из этих записей.

Какой из трех методов будет оптимальным, зависит от приложения; невозможно произвольно выбрать метод по желанию.

Структура IDoc

IDoc состоит из нескольких различных сегментов. Каждый сегмент имеет свое собственное определение структуры и документацию. Для хранения данных используется несколько таблиц на уровне базы данных. IDoc организован иерархически (см. рис. 13.5).

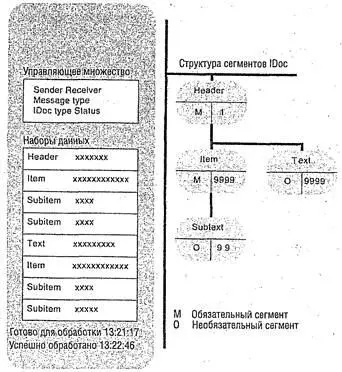

Рис. 13.5. Структура IDoc

Каждый документ IDoc содержит одну управляющую запись, которая состоит из необходимой для переноса технической информации, такой как отправитель, получатель и тип сообщения. Управляющая запись определяет, какие операции обработки необходимы для переносимых данных. Реальные данные сообщения ALE идут после управляющей записи. Данные хранятся в различных сегментах согласно иерархии. Таблица кластеров определяет структуру сегмента и содержит данные, которые будут распространятся, в одном поле. Имя и структура этой таблицы зависит от версии SAP R/3. Третий компонент структуры IDoc является статусной информацией.

За определение обмена данных отвечает настройка (Customizing). Однако техническое определение соединений ALE обычно выполняет системный администратор SAP R/3, работая в тесном сотрудничестве с менеджером приложения или консультантом, отвечающим за прикладную сторону.

Если распределенный бизнес-процесс должен быть реализован с помощью удаленного вызова BAPI, также можно использовать механизм ALE.

Ограничение соединения

Вместо сообщения, созданного приложением в формате IDoc, посылается имя типа бизнес-объекта и метод, который обрабатывается синхронно на целевой системе. Синхронно запущенные методы должны выполнять только функции чтения или анализа.
