С точки зрения администратора должны удовлетворяться также технические требования, такие как стабильные сетевые соединения. Вместе с тем, необходимо принять меры безопасности, такие как организация брандмауэра (сетевого экрана). На практике подобные задачи обычно выполняются службой технической поддержки. В крупных системах рекомендуется поручить их выполнение администратору сети, который создаст и проверит необходимые соединения SAP R/3.

Рассмотрев структуру отдельных уровней, архитектуры системы SAP R/3 клиент/сервер и сетевую технологию, обеспечивающую их взаимодействие, мы перейдем к вопросам интеграции R/3 с операционной системой. Особый интерес представляет взаимодействие ядра SAP R/3 и операционной системы на серверах приложений.

ПО SAP GUI и его компоненты инсталлируются типичным для ПК способом: сначала на клиентской системе (или удаленно) создается каталог, который затем поддерживается и обновляется (вручную или автоматически) для каждой новой версии SAP R/3. На уровне БД интеграция с операционной системой зависит от РСУБД и не является универсальной. Одна из основных задач администратора системы SAP R/3 — координация уровней приложений SAP R/3 (ядра R/3). Именно этим вопросам в данном разделе уделяется основное внимание.

Структура дерева каталога SAP R/3 состоит из различных ветвей различных инстанций, независимо от того, где находятся отдельные инстанции — в операционных системах Windows NT или UNIX.

Системный идентификатор () идентифицирует уникальное имя системы SAP R/3; он обычно включает имя базы данных. Идентификаторы SID всегда состоят из трех букв и/или цифр. Ниже дерево каталога разветвляется на каталоги SYS и каталоги с именами, соответствующими именам инстанций, например DVEBMGS00 (центральная инстанция с номером 00). В Windows NT в корневом каталоге \usi\sap есть два дополнительных общих каталога — sapmnt и saploc. В ОС UNIX такие подкаталоги

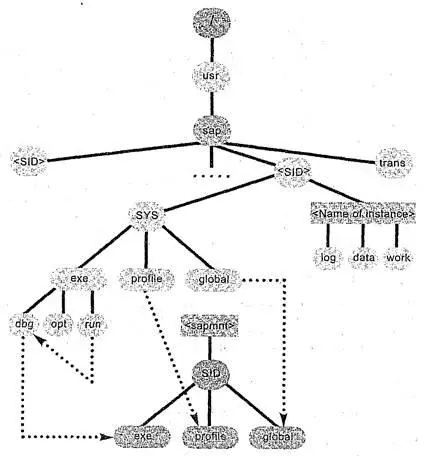

Рис. 1.10. Дерево каталогов

определяются только для каталога /sapmnt с помощью ссылок. Каталог SYS включает в себя следующие подкаталоги:

► profile

Профили экземпляра

► global

Данные и журналы, относящиеся ко всей системе SAP R/3

► ехе

Выполняемые программы

Каталог ехе содержит подкаталоги dbg, opt и run. Он содержит выполняемые программы среды времени выполнения системы SAP R/3; каждая из программ выполняется в подкаталоге run. По историческим причинам в системе UNIX каталог run отображается в каталог dbg. В данном каталоге находятся оптимизированные программы SAP R/3 и отлаживаемые программы с расширением dbg.

В более ранних версиях SAP R/3 каталог opt в системах UNIX содержал оптимизированное ядро SAP R/3, а каталог dbg— отлаживаемое ядро SAP R/3. Если возникает проблема, то можно переопределить ссылку с каталога run (куда она указывает обычно) на каталог opt с отлаживаемым и более медленным ядром SAP R/3.

С логической точки зрения узел /usr/sap/ содержит каталог для каждой инстанции в системе SAP R/3; в нем находятся подкаталоги log, data и work. Каталог log содержит системный журнал инстанции SAP R/3. В каталоге work (рабочем) сохраняется информация об ошибках и данные трассировки. В каталоге data находятся файлы компонентов управления памятью для процессов SAP R/3 (Memory Management). Физически эти каталоги находятся на сервере приложений каждой инстанции. Логически они представляются в центральной инстанции с помощью средства NFS Mount. Кроме того, деревья каталогов /usr/sap//SYS связываются с деревом каталога центральной инстанции.

На уровне операционной системы для пользователей SAP R/3 необходимы специальные пользователи. В процессе инсталляции SAP R/3 для этих пользователей создается требуемая рабочая среда, состоящая из авторизации, настроек по умолчанию и, в зависимости от РСУБД, пользователей базы данных.

UNIX

Для каждой системы SAP R/3 в операционной системе UNIX должны быть созданы пользователи adm и . Здесь означает идентификатор системы SAP R/3 (в нижнем регистре), a — трехсимвольную аббревиатуру используемой РСУБД:

► sqd (SAPDB)

► db2 (DB2)

► inf (Informix)

► ora (Oracle)

На уровне операционной системы пользователи обычно различаются по соответствующим рабочим областям и поэтому — по их авторизации. Пользователь операционной системы adm предназначен для администрирования SAP R/3. Для задач администрирования в РСУБД предусматривается пользователь , однако в действительности эти обязанности возлагаются на нескольких пользователей.
