Морис Бах - Архитектура операционной системы UNIX

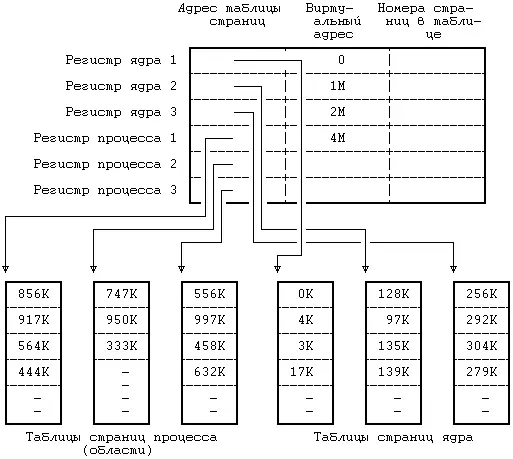

Рисунок 6.6. Переключение режима работы с непривилегированного (режима задачи) на привилегированный (режим ядра)

Каждый процесс имеет свое собственное пространство, однако ядро обращается к пространству выполняющегося процесса так, как если бы в системе оно было единственным. Ядро подбирает для текущего процесса карту трансляции виртуальных адресов, необходимую для работы с пространством процесса. При компиляции загрузчик назначает переменной 'u' (имени пространства процесса) фиксированный виртуальный адрес. Этот адрес известен остальным компонентам ядра, в частности модулю, выполняющему переключение контекста (раздел 6.4.3). Ядру также известно, какие таблицы управления памятью используются при трансляции виртуальных адресов, принадлежащих пространству процесса, и благодаря этому ядро может быстро перетранслировать виртуальный адрес пространства процесса в другой физический адрес. По одному и тому же виртуальному адресу ядро может получить доступ к двум разным физическим адресам, описывающим пространства двух процессов.

Процесс имеет доступ к своему пространству, когда выполняется в режиме ядра, но не тогда, когда выполняется в режиме задачи. Поскольку ядро в каждый момент времени работает только с одним пространством процесса, используя для доступа виртуальный адрес, пространство процесса частично описывает контекст процесса, выполняющегося в системе. Когда ядро выбирает процесс для исполнения, оно ищет в физической памяти соответствующее процессу пространство и делает его доступным по виртуальному адресу.

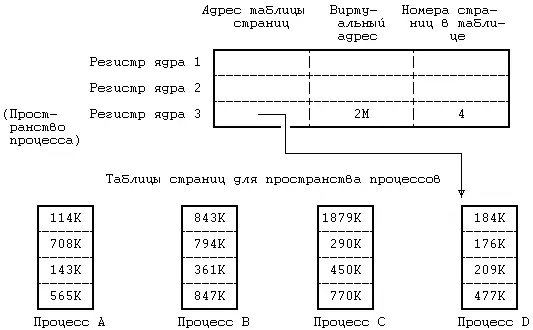

Рисунок 6.7. Карта памяти пространства процесса в ядре

Предположим, например, что пространство процесса имеет размер 4 Кбайта и помещается по виртуальному адресу 2М. На Рисунке 6.7 показана карта памяти, где первые два регистра из группы относятся к программам и данным ядра (адреса и указатели не показаны), а третий регистр адресует к пространству процесса D. Если ядру нужно обратиться к пространству процесса A, оно копирует связанную с этим пространством информацию из соответствующей таблицы страниц в третий регистр. В любой момент третий регистр ядра описывает пространство текущего процесса, но ядро может сослаться на пространство другого процесса, переписав записи в таблице страниц с новым адресом. Информация в регистрах 1 и 2 для ядра неизменна, поскольку все процессы совместно используют программы и данные ядра.

Контекст процесса включает в себя содержимое адресного пространства задачи, выделенного процессу, а также содержимое относящихся к процессу аппаратных регистров и структур данных ядра. С формальной точки зрения, контекст процесса объединяет в себе пользовательский контекст, регистровый контекст и системный контекст [17] Используемые в данном разделе термины «пользовательский контекст» (user-level context), «регистровый контекст» (register context), «системный контекст» (system-level context) и «контекстные уровни» (context layers) введены автором. . Пользовательский контекст состоит из команд и данных процесса, стека задачи и содержимого совместно используемого пространства памяти в виртуальных адресах процесса. Те части виртуального адресного пространства процесса, которые периодически отсутствуют в оперативной памяти вследствие выгрузки или замещения страниц, также включаются в пользовательский контекст.

Регистровый контекст состоит из следующих компонент:

• Счетчика команд, указывающего адрес следующей команды, которую будет выполнять центральный процессор; этот адрес является виртуальным адресом внутри пространства ядра или пространства задачи.

• Регистра состояния процессора (PS), который указывает аппаратный статус машины по отношению к процессу. Регистр PS, например, обычно содержит подполя, которые указывают, является ли результат последних вычислений нулевым, положительным или отрицательным, переполнен ли регистр с установкой бита переноса и т. д. Операции, влияющие на установку регистра PS, выполняются для отдельного процесса, потому-то в регистре PS и содержится аппаратный статус машины по отношению к процессу. В других имеющих важное значение подполях регистра PS указывается текущий уровень прерывания процессора, а также текущий и предыдущий режимы выполнения процесса (режим ядра/задачи). По значению подполя текущего режима выполнения процесса устанавливается, может ли процесс выполнять привилегированные команды и обращаться к адресному пространству ядра.
