Морис Бах - Архитектура операционной системы UNIX

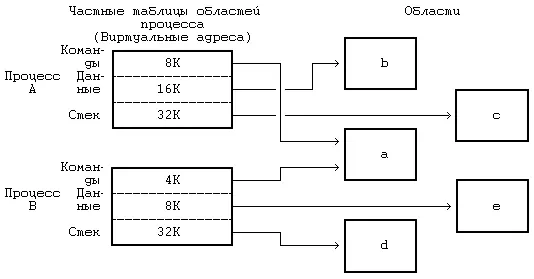

На Рисунке 6.2 изображены два процесса, A и B, показаны их области, частные таблицы областей и виртуальные адреса, в которых эти области соединяются. Процессы разделяют область команд 'a' с виртуальными адресами 8К и 4К соответственно. Если процесс A читает ячейку памяти с адресом 8К, а процесс

Рисунок 6.2. Процессы и области

B читает ячейку с адресом 4К, то они читают одну и ту же ячейку в области 'a'. Область данных и область стека у каждого процесса свои.

Область является понятием, не зависящим от способа реализации управления памятью в операционной системе. Управление памятью представляет собой совокупность действий, выполняемых ядром с целью повышения эффективности совместного использования оперативной памяти процессами. Примерами способов управления памятью могут служить рассматриваемые в главе 9 замещение страниц памяти и подкачка по обращению. Понятие области также не зависит и от собственно распределения памяти: например, от того, делится ли память на страницы или на сегменты. С тем, чтобы заложить фундамент для перехода к описанию алгоритмов подкачки по обращению (глава 9), все приводимые здесь рассуждения относятся, в первую очередь, к организации памяти, базирующейся на страницах, однако это не предполагает, что система управления памятью основывается на указанных алгоритмах.

В этом разделе описывается модель организации памяти, которой мы будем пользоваться на протяжении всей книги, но которая не является особенностью системы UNIX. В организации памяти, базирующейся на страницах, физическая память разделяется на блоки одинакового размера, называемые страницами. Обычный размер страниц составляет от 512 байт до 4 Кбайт и определяется конфигурацией технических средств. Каждая адресуемая ячейка памяти содержится в некоторой странице и, следовательно, каждая ячейка памяти может адресоваться парой (номер страницы, смещение внутри страницы в байтах). Например, если объем машинной памяти составляет 2 в 32-й степени байт, а размер страницы 1 Кбайт, общее число страниц — 2 в 22-й степени; можно считать, что каждый 32-разрядный адрес состоит из 22-разрядного номера страницы и 10-разрядного смещения внутри страницы (Рисунок 6.3).

Когда ядро назначает области физические страницы памяти, необходимости в назначении смежных страниц и вообще в соблюдении какой-либо очередности при назначении не возникает. Целью страничной организации памяти является повышение гибкости назначения физической памяти, которое строится по аналогии с назначением дисковых блоков файлам в файловой системе. Как и при назначении блоков файлу, так и при назначении области страниц памяти, преследуется задача повышения гибкости и сокращения неиспользуемого (вследствие фрагментации) пространства памяти.

Рисунок 6.3. Адресация физической памяти по страницам

Рисунок 6.4. Отображение логических номеров страниц на физические

Ядро устанавливает соотношение между виртуальными адресами области и машинными физическими адресами посредством отображения логических номеров страниц в области на физические номера страниц в машине, как это показано на Рисунке 6.4. Поскольку область это непрерывное пространство виртуальных адресов программы, логический номер страницы служит указателем на элемент массива физических номеров страниц. Запись таблицы областей содержит указатель на таблицу физических номеров страниц, именуемую таблицей страниц. Записи таблицы страниц содержат машинно-зависимую информацию, такую как права доступа на чтение или запись страницы. Ядро поддерживает таблицы страниц в памяти и обращается к ним так же, как и ко всем остальным структурам данных ядра.

На Рисунке 6.5 приведен пример отображения процесса в физические адреса памяти. Пусть размер страницы составляет 1 Кбайт и пусть процессу нужно обратиться к объекту в памяти, имеющему виртуальный адрес 68432. Из таблицы областей видно, что виртуальный адрес начала области стека — 65536 (64К), если предположить, что стек растет в направлении увеличения адресов. После вычитания этого адреса из адреса 68432 получаем смещение в байтах внутри области, равное 2896. Так как каждая страница имеет размер 1 Кбайт, адрес указывает со смещением 848 на 2-ю (начиная с 0) страницу области, расположенной по физическому адресу 986К. В разделе 6.5.5 (где идет речь о загрузке области) рассматривается случай, когда запись таблицы страниц помечается «пустой».
