Морис Бах - Архитектура операционной системы UNIX

В современных машинах используются разнообразные аппаратные регистры и кеши, которые повышают скорость выполнения вышеописанной процедуры трансляции адресов и без которых пересылки в памяти и адресные вычисления чересчур бы замедлились. Возобновляя выполнение процесса, ядро посредством загрузки соответствующих регистров сообщает техническим средствам управления памятью о том, в каких физических адресах выполняется процесс и где располагаются таблицы страниц. Поскольку такие операции являются машинно-зависимыми и в разных версиях реализуются по-разному, здесь мы их рассматривать не будем. Часть вопросов, связанных с архитектурой вычислительных систем, затрагивается в упражнениях.

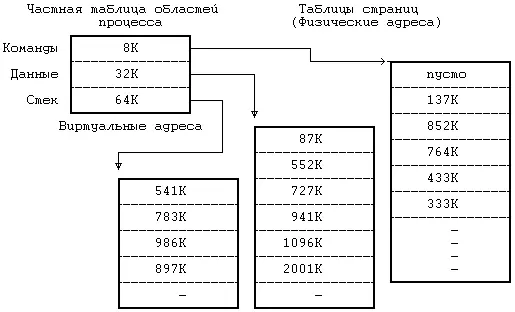

Рисунок 6.5. Преобразование виртуальных адресов в физические

Организацию управления памятью попробуем пояснить на следующем простом примере. Пусть память разбита на страницы размером 1 Кбайт каждая, обращение к которым осуществляется через описанные ранее таблицы страниц. Регистры управления памятью в системе группируются по три; первый регистр в тройке содержит адрес таблицы страниц в физической памяти, второй регистр содержит первый виртуальный адрес, отображаемый с помощью тройки регистров, третий регистр содержит управляющую информацию, такую как номера страниц в таблице страниц и права доступа к страницам (только чтение, чтение и запись). Такая модель соответствует вышеописанной модели области. Когда ядро готовит процесс к выполнению, оно загружает тройки регистров соответствующей информацией из записей частной таблицы областей процесса.

Если процесс обращается к ячейкам памяти, расположенным за пределами принадлежащего ему виртуального пространства, создается исключительная ситуация. Например, если область команд имеет размер 16 Кбайт (Рисунок 6.5), а процесс обращается к виртуальному адресу 26К, создается исключительная ситуация, обрабатываемая операционной системой. То же самое происходит, если процесс пытается обратиться к памяти, не имея соответствующих прав доступа, например, пытается записать адрес в защищенную от записи область команд. И в том, и в другом примере процесс обычно завершается (более подробно об этом в следующей главе).

Несмотря на то, что ядро работает в контексте процесса, отображение виртуальных адресов, связанных с ядром, осуществляется независимо от всех процессов. Программы и структуры данных ядра резидентны в системе и совместно используются всеми процессами. При запуске системы происходит загрузка программ ядра в память с установкой соответствующих таблиц и регистров для отображения виртуальных адресов ядра в физические. Таблицы страниц для ядра имеют структуру, аналогичную структуре таблицы страниц, связанной с процессом, а механизмы отображения виртуальных адресов ядра похожи на механизмы, используемые для отображения пользовательских адресов. На многих машинах виртуальное адресное пространство процесса разбивается на несколько классов, в том числе системный и пользовательский, и каждый класс имеет свои собственные таблицы страниц. При работе в режиме ядра система разрешает доступ к адресам ядра, при работе же в режиме задачи такого рода доступ запрещен. Поэтому, когда в результате прерывания или выполнения системной функции происходит переход из режима задачи в режим ядра, операционная система по договоренности с техническими средствами разрешает ссылки на адреса ядра, а при возврате в режим ядра эти ссылки уже запрещены. В других машинах можно менять преобразование виртуальных адресов, загружая специальные регистры во время работы в режиме ядра.

На Рисунке 6.6 приведен пример, в котором виртуальные адреса от 0 до 4М-1 принадлежат ядру, а начиная с 4М — процессу. Имеются две группы регистров управления памятью, одна для адресов ядра и одна для адресов процесса, причем каждой группе соответствует таблица страниц, хранящая номера физических страниц со ссылкой на адреса виртуальных страниц. Адресные ссылки с использованием группы регистров ядра допускаются системой только в режиме ядра; следовательно, для перехода между режимом ядра и режимом задачи требуется только, чтобы система разрешила или запретила адресные ссылки с использованием группы регистров ядра.

В некоторых системах ядро загружается в память таким образом, что большая часть виртуальных адресов ядра совпадает с физическими адресами и функция преобразования виртуальных адресов в физические превращается в функцию тождественности. Работа с пространством процесса, тем не менее, требует, чтобы преобразование виртуальных адресов в физические производилось ядром.
