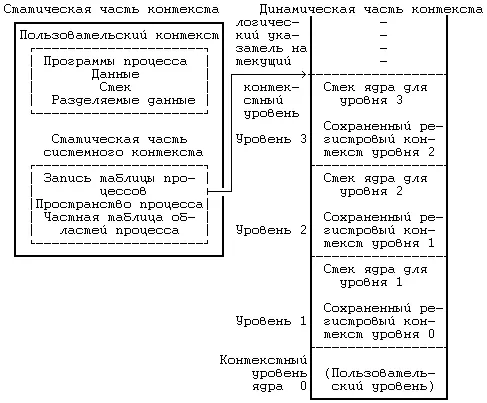

На Рисунке 6.8 изображены компоненты контекста процесса. Слева на рисунке изображена статическая часть контекста. В нее входят: пользовательский контекст, состоящий из программ процесса (машинных инструкций), данных, стека и разделяемой памяти (если она имеется), а также статическая часть системного контекста, состоящая из записи таблицы процессов, пространства процесса и записей частной таблицы областей (информации, необходимой для трансляции виртуальных адресов пользовательского контекста). Справа на рисунке изображена динамическая часть контекста. Она имеет вид стека и включает в себя несколько элементов, хранящих регистровый контекст предыдущего уровня и стек ядра для текущего уровня. Нулевой контекстный уровень представляет собой пустой уровень, относящийся к пользовательскому контексту; увеличение стека здесь идет в адресном пространстве задачи, стек ядра недействителен. Стрелка, соединяющая между собой статическую часть системного контекста и верхний уровень динамической части контекста, означает то, что в таблице процессов хранится информация, позволяющая ядру восстанавливать текущий контекстный уровень процесса.

Рисунок 6.8. Компоненты контекста процесса

Процесс выполняется в рамках своего контекста или, если говорить более точно, в рамках своего текущего контекстного уровня. Количество контекстных уровней ограничивается числом поддерживаемых в машине уровней прерывания. Например, если в машине поддерживаются разные уровни прерываний для программ, терминалов, дисков, всех остальных периферийных устройств и таймера, то есть 5 уровней прерывания, то, следовательно, у процесса может быть не более 7 контекстных уровней: по одному на каждый уровень прерывания, 1 для системных функций и 1 для пользовательского контекста. 7 уровней будет достаточно, даже если прерывания будут поступать в «наихудшем» из возможных порядков, поскольку прерывание данного уровня блокируется (то есть его обработка откладывается центральным процессором) до тех пор, пока ядро не обработает все прерывания этого и более высоких уровней.

Несмотря на то, что ядро всегда исполняет контекст какого-нибудь процесса, логическая функция, которую ядро реализует в каждый момент, не всегда имеет отношение к данному процессу. Например, если возвращая данные, дисковое запоминающее устройство посылает прерывание, то прерывается выполнение текущего процесса и ядро обрабатывает прерывание на новом контекстном уровне этого процесса, даже если данные относятся к другому процессу. Программы обработки прерываний обычно не обращаются к статическим составляющим контекста процесса и не видоизменяют их, так как эти части не связаны с прерываниями.

Как уже говорилось ранее, ядро сохраняет контекст процесса, помещая в стек новый контекстный уровень. В частности, это имеет место, когда система получает прерывание, когда процесс вызывает системную функцию или когда ядро выполняет переключение контекста. Каждый из этих случаев подробно рассматривается в этом разделе.

Система отвечает за обработку всех прерываний, поступили ли они от аппаратуры (например, от таймера или от периферийных устройств), от программ (в связи с выполнением инструкций, вызывающих возникновение «программных прерываний») или явились результатом особых ситуаций (таких как обращение к отсутствующей странице). Если центральный процессор ведет обработку на более низком уровне по сравнению с уровнем поступившего прерывания, то перед выполнением следующей инструкции его работа прерывается, а уровень прерывания процессора повышается, чтобы другие прерывания с тем же (или более низким) уровнем не могли иметь места до тех пор, пока ядро не обработает текущее прерывание, благодаря чему обеспечивается сохранение целостности структур данных ядра. В процессе обработки прерывания ядро выполняет следующую последовательность действий:

1. Сохраняет текущий регистровый контекст выполняющегося процесса и создает в стеке (помещает в стек) новый контекстный уровень.

2. Устанавливает «источник» прерывания, идентифицируя тип прерывания (например, прерывание по таймеру или от диска) и номер устройства, вызвавшего прерывание (например, если прерывание вызвано дисковым запоминающим устройством). При возникновении прерывания система получает от машины число, которое использует в качестве смещения в таблице векторов прерывания. Содержимое векторов прерывания в разных машинах различно, но, как правило, в них хранится адрес программы обработки прерывания, соответствующей источнику прерывания, и указывается путь поиска параметра для программы. В качестве примера рассмотрим таблицу векторов прерывания, приведенную на Рисунке 6.9. Если источником прерывания явился терминал, ядро получает от аппаратуры номер прерывания, равный 2, и вызывает программу обработки прерываний от терминала, именуемую ttyintr.
