Для снятия изоляции с кабеля воспользуйтесь резаком (рис. 9.2) обжимного инструмента или обычными ножницами.

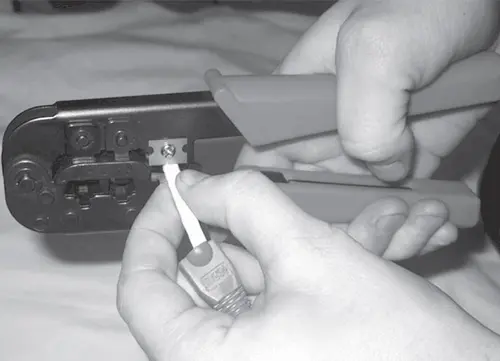

Рис. 9.2. Обрезаем конец кабеля

Сняв изоляцию (рис. 9.3), отделите пары проводников друг от друга и расплетите их, выровняв провода, сильно потянув их.

Рис. 9.3. Разделенные проводники

Внимание!

При снятии внешней оболочки не повредите изоляцию проводников. Если она нарушилась, то обрежьте кабель и снова очистите его от изоляции.

Подобным образом поступите с каждым отрезком кабеля.

Если решено использовать патч-корды, то их также необходимо подготовить. Определившись с длиной отрезков, нужно подготовить их к обжиму, сняв изоляцию на 2 см и выровняв проводники.

Подготовив кабель, можно монтировать сетевые розетки или обжимать коннекторы.

Как уже упоминалось выше, можно обойтись и без розеток. Однако если все делать красиво, не портя внешнего вида помещения, то нужно их использовать.

Прежде всего розетку необходимо закрепить на стене, используя для этого предусмотренный способ крепления, например с помощью дюбеля, после чего непосредственно подключать проводники.

Если снять с розетки верхнюю крышку (рис. 9.4), то будут видны две группы контактов. Для облегчения монтажа каждый из них пронумерован согласно нескольким самым популярным стандартам. Поэтому отсортировать проводники кабеля совсем несложно.

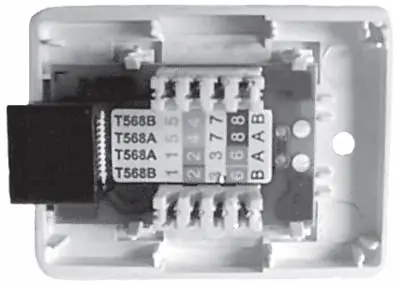

Рис. 9.4. Контактные группы

Расставив проводники согласно используемому стандарту, их нужно зажать в соответствующие контакты, применив специальный инструмент – нож-вставку. Легкое нажатие ножом на проводник не только оголяет центральную жилу, но и надежно зажимает ее в контакте.

Если используется розетка из первых категорий, то придется немного поработать. Как правило, в таких розетках проводники крепятся с помощью соответствующих винтов. Поэтому ваша задача – оголить концы проводников на расстояние, которого хватит, чтобы дважды обернуть оголенный конец проводника вокруг винта.

Чтобы вычислить это расстояние, приложите конец кабеля к розетке со стороны специальной выемки для кабеля. При этом часть внешней изоляции должна оказаться внутри самой розетки. Прикинув расположение проводников согласно цветовой схеме или соответствующим надписям возле контактов, замерьте длину, на которую необходимо оголить проводник.

Сняв изоляцию с проводников, возьмите крестовую отвертку и немного отвинтите каждый из винтов, после чего закрепите проводники, обвив их оголенные концы вокруг соответствующих винтов, сильно затяните винты и закройте розетку крышкой.

Подготовив кабели и расставив сетевые розетки (если их используют), можно обжимать коннекторы.

Для обжима коннектора используют специальный обжимной инструмент (см. главу 6, рис. 6.24).

Чтобы правильно сделать обжим, рекомендуется придерживаться следующей схемы.

1. Возьмите подготовленный кабель (см. в данной главе выше раздел «Подготовка кабеля»).

2. Наденьте на кабель пластмассовый колпачок (если он имеется) так, чтобы его широкая часть была направлена в сторону кончиков проводников.

3. Проверьте правильность расположения проводников, руководствуясь стандартом EIA/TIA-568B (рис. 9.5).

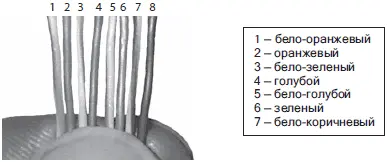

Рис. 9.5. Расположение проводников согласно стандарту EIA/TIA-568B

Внимание!

Не забывайте, что при создании сети, а именно монтаже сетевых розеток и обжиме коннекторов, обязательно нужно использовать единый стандарт, например EIA/TIA-568B.

4. Проверьте, чтобы длина проводников не превышала 12,5-13 мм (примерно половина длины коннектора). Лишнюю часть удалите резцами обжимного инструмента или ножницами.

5. Расположите коннектор так, чтобы его окошко находилось перед вами, а пластмассовая защелка – снизу коннектора.

6. Плотно сожмите проводники двумя пальцами. Медленно вставьте концы проводников в окошко коннектора, чтобы они равномерно распределились по всей его ширине.
