На кончик внутреннего проводника наденьте латунный сердечник коннектора (рис. 8.2). Обязательно проследите, чтобы он покрывал весь оголенный проводник, вплоть до покрывающего его пластикового диэлектрика. Если этого не сделать, то в при вставке в коннектор непокрытый сердечником участок проводника может согнуться или, еще хуже, сломаться. Если участок оголенного проводника слишком длинный, то отрежьте лишнее, воспользовавшись резцами инструмента или ножницами.

Рис. 8.2. Надеваем на подготовленный кабель металлическую трубочку и латунный сердечник

Теперь нужно обжать латунный штырек (рис. 8.3), воспользовавшись соответствующим углублением в обжимном инструменте. Углубление такого размера всего одно, поэтому ошибиться сложно. Еще раз проверив, надет ли сердечник на проводник до конца, аккуратно установите его в углубление и сильным нажатием сожмите ручки инструмента.

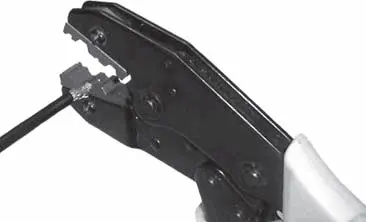

Рис. 8.3. Обжимаем латунный штырек

Примечание

В коннекторе, рассчитанном на пайку, на данном этапе нужно припаять проводник к сердечнику. После того как конец проводника покажется из сердечника, покройте его канифолью. Далее приложите жало паяльника к соединению и прогрейте его, не используя припой, – в результате нагрева обе составляющие припаяются друг к другу, используя при этом минимальное количество припоя, которое всегда находится на жале паяльника.

Следующий шаг – установка коннектора и соединение его корпуса с экранирующей оболочкой. Здесь имеются некоторые различия для разных типов коннекторов, о чем упоминалось выше. Например, если используется обжимной коннектор, то его узкий конец сильно загоняется под внешнюю оболочку кабеля, тем самым обеспечивая плотный контакт с экраном. При этом экран обрезается полностью. Если используются коннекторы других типов, то экранирующая оболочка еще пригодится.

Наденьте корпус коннектора до упора. Проследите, чтобы латунный сердечник, вставленный в корпус, торчал из него почти на всю длину, иначе он не сможет плотно войти в разъем на сетевой карте. Далее, если этого требует коннектор, равномерно распределите медный экран по всей поверхности торца коннектора.

После этого требуется установить на коннектор (рис. 8.4) металлическую трубочку, ранее надетую на кабель. При использовании обжимного коннектора придется приложить достаточно много усилий, чтобы надеть эту трубку на коннектор до упора. Дело в том, что, вставив конец коннектора под внешнюю оболочку, вы тем самым увеличили диаметр кабеля и создали проблемы для свободного надевания трубочки. Тем не менее не бойтесь: так и должно было быть, поскольку таков принцип обжима коннектора. Соберитесь с духом и силами и задвиньте трубочку как можно ближе к основанию коннектора.

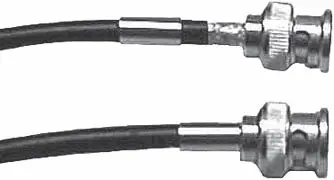

Рис. 8.4. Надеваем металлическую трубочку

Примечание

При использовании накручивающегося коннектора осторожным небыстрым движением накрутите металлическую трубку до упора в корпус.

Последний штрих – обжим металлической трубочки вокруг торца коннектора (только для обжимного коннектора). Раскройте инструмент (рис. 8.5) и найдите вырез нужного размера на рабочей поверхности пресса. По длине он совпадает с длиной металлической трубочки или немного меньше ее.

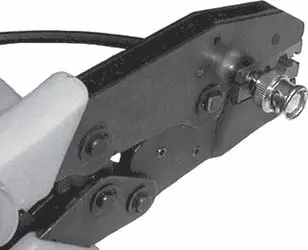

Рис. 8.5. Обжимаем коннектор с помощью обжимного инструмента

Установите в него коннектор так, чтобы поверхность пресса покрывала трубочку по всей ее длине. Сильным нажатием сожмите ручки инструмента. Инструмент снабжен специальным фиксатором, который издает щелчок, когда обжим коннектора закончен. Если такого фиксатора в инструменте нет или для обжима вы используете плоскогубцы, то сами определите момент окончания обжима.

В результате металлическая трубочка плотно сожмет торец корпуса разъема, приняв форму шестиугольника (по форме выреза на прессе инструмента).

Подобным образом поступите со всеми отрезками кабеля, обжав их коннекторами с обоих концов.
