Соблюдая эти простые правила, можно начинать построение сети. Прежде всего подготовьте кабель, затем обожмите коннекторы и подключите их к сетевым картам, подсоединяя кабель непосредственно к разъемам на сетевых картах или используя для этого специальные розетки.

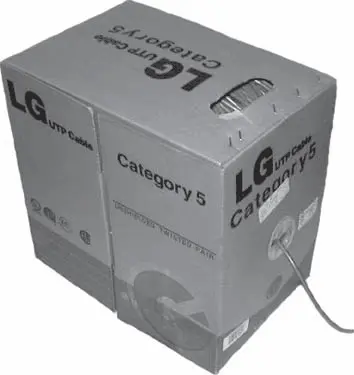

Кабель на основе витой пары, как правило, продают в специальных бухтах. Кабель намотан на катушку и помещен в картонную коробку (рис. 9.1). Все, что нужно сделать, – потянуть за конец кабеля, отмерив необходимую длину.

Рис. 9.1. Бухта с кабелем

Прежде всего следует определить, сколько нужно отрезков и какой длины они должны быть. Для этого пригодится созданный ранее проект сети.

Как показывает практика, сеть можно прокладывать правильно или экономно.

Правильный способ прокладки подразумевает использование специальных коробов, в которые прячут все кабели. Это делают не только с целью безопасности, но и чисто с эстетической точки зрения. Маршрут прокладки выбирают стандартный [18](его используют при создании сети в офисах или масштабных помещениях) или не противоречащий правилам прокладки. Последний способ подразумевает прокладку без строгой организации. Кабель можно прокладывать в открытом виде, вдоль стен или просто перекидывать между компьютерами. Такой тип прокладки обычно используют в домашних условиях, когда не нужно соединять большое количество компьютеров. Аналогичный подход зачастую используют при построении «домашней» сети. Понятно, что предъявлять какие-либо требования безопасности в этом случае бессмысленно.

Выбрав соответствующий способ прокладки кабеля, стоит подумать (если вы еще не сделали этого), где будет находиться коммутирующее и (или) другое сетевое оборудование. Не забывайте, что применение кабеля на основе витой пары подразумевает использование топологии «звезда» – это означает, что все кабели будут тянуться в одно фиксированное место – к вашему активному оборудованию. В связи с этим нужно заранее подготовить место, где оно будет располагаться. Если следовать правилам, то для сети, состоящей из 20–30 компьютеров, нужно организовывать отдельную коммуникационную комнату. Если выделить комнату невозможно, то можно воспользоваться вариантом установки коммуникационного шкафа. Размер шкафа подбирают согласно требованиям и прогнозам будущего размера сети. Кроме того, можно выбрать шкаф, который крепится на стену, – для этого подойдет любой свободный угол или другое место в комнате.

Если будущая сеть не предполагает серьезных расширений, то для 5-10 компьютеров вполне можно использовать простенький коммутатор.

Совет

При подготовке отрезков кабеля увеличивайте их длину на 10–20 % для более удобной прокладки и обжима коннекторов или монтажа сетевых розеток.

Опять же, если следовать правилам, то с целью безопасности для подключения компьютеров к сетевому сегменту следует использовать специальные сетевые розетки.

Сетевую розетку удобно использовать потому, что при изменении места расположения компьютера не нужно удлинять весь кабельный сегмент – достаточно просто создать новый патч-корд, соединяющий компьютер с розеткой. Если вы хотите использовать такие розетки, то длину отрезков кабеля нужно считать до места расположения сетевой розетки.

От сетевой розетки к компьютеру будет идти другой кабель, называемый патч-кордом (см. главу 6, подраздел «Патч-корд»), длина которого, как правило, составляет 2,5–3 м. Если расположение какого-либо компьютера относительно сетевой розетки не вписывается в данный размер, то патч-корд придется сделать более длинным, но это не критично.

Внимание!

При подготовке патч-корда внимательно делайте необходимые измерения. Не забывайте, что патч-корд удлиняет сегмент.

Подготовив отрезки нужной длины, можно приступать к работе по подготовке кабеля. Если планируется прокладывать кабель в специальных коробах, то алгоритм работы здесь такой же, как и при прокладке коаксиального кабеля (см. главу 8 раздел «Подготовка кабеля»).

Следующий шаг – очистка концов кабелей от внешней изоляции. Здесь возможны два варианта:

• если будут использоваться сетевые розетки, то необходимо снять с кабеля примерно 10 см внешней изоляции;

• если розетки не планируются, то необходимо снять с кабеля примерно 2 см внешней изоляции.
