Установка Т-коннекторов и терминаторов – последний этап в создании сети, и для этого не нужны вспомогательные инструменты.

Т-коннектор просто включают в разрыв кабельной системы. При этом два коннектора, находящихся на концах кабеля, вставляют в Т-коннектор. На Т-коннекторе имеется два небольших выступа с противоположных сторон. Используя соответствующие прорези на BNC-коннекторе, зафиксируйте его, вставив до упора и немного провернув (рис. 8.6). Количество Т-коннекторов зависит от количества компьютеров, подсоединяемых к сети, поэтому, подключая компьютер к сети, установите на сетевую карту Т-коннектор и подсоедините к его разъемам кабель с обжатыми BNC-коннекторами.

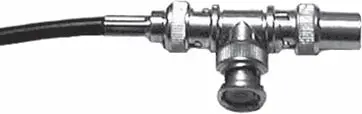

Рис. 8.6. Соединение Т-коннектора, BNC-коннектора и терминатора

Заглушек-терминаторов используют всего две. Каждую из них нужно надеть на конец кабельного сегмента. Как правило, это делают на крайних компьютерах: на один из концов Т-коннектора надевают терминатор (см. рис. 6.20). При этом один из терминаторов обязательно должен быть заземлен. Для этого он снабжен цепочкой с контактом на конце. Этот контакт можно прикрутить шурупом к любому заземленному предмету.

Проверить работоспособность сети можно после того, как будет соответствующим образом настроена операционная система компьютера (установлен сетевой клиент, протоколы, прописаны IP-адреса и т. д.). Можно также визуально удостовериться в работоспособности: если на сетевой карте светится индикатор, то, значит, все нормально.

Сеть, построенная с применением кабеля на основе витой пары, – самый распространенный тип сети. Произошло это благодаря ее легкой расширяемости и достаточному запасу производительности. Используя кабель пятой категории, можно добиться скорости передачи данных в 100 Мбит/с, чего вполне хватает для выполнения большинства задач. Мало того, если придерживаться стандартов обжима кабеля, то можно в дальнейшем использовать эту же кабельную проводку для модернизации сети до уровня Gigabit Ethernet.

Перед созданием сети нужно подготовиться к этому. Теоретические сведения никогда не будут лишними, скорее наоборот: их незнание может повлиять на работоспособность будущей сети.

Рассмотрим пример построения сети с использованием стандарта Fast Ethernet 100Base-TX, как наиболее распространенного.

Прежде всего вспомним об основных ограничениях сети, построенной с применением кабеля на основе витой пары:

• длина сегмента не должна превышать 100 м;

• количество компьютеров, подключаемых к сети, должно быть меньше 1024;

• количество повторителей в сети – не более четырех;

• для соединения репитеров используется кабель длиной не более 5 м.

Как и в случае с коаксиальным кабелем, кабель на основе витой пары также требует соблюдения некоторых правил при прокладке.

• Правильно выбирайте место прокладки. Старайтесь исключить ситуации, когда на кабель можно случайно наступить, – при этом он может деформироваться или оборваться, что выведет из строя один сегмент сети. На кабель также нельзя ставить тяжелые предметы.

• Исключайте возможность натяжения кабеля – излишнее натяжение может привести к потере контакта возле коннектора, что также выведет из строя этот сегмент сети. Кроме того, перепрыгивать через натянутый шнур будет неудобно и вам самим, и уж точно вашему шефу. Это же правило действует, если нужно проложить кабель между двумя домами. Используйте для этого стальной трос (или прочный капроновый шнур), прикрепив к нему на одинаковом расстоянии хомуты, которыми будет удерживаться сам кабель.

• Исключайте скопление кабеля – чрезмерная концентрация в одном месте, например сложенный кругами лишний отрезок, может вызвать электрические наводки, что непременно приведет к появлению коллизий.

• Соблюдайте правила изгиба. Рано или поздно при прокладке кабеля наступает момент, когда нужно придать кабелю изгиб – следует помнить, что минимальный радиус изгиба не должен быть менее 4–5 см.

• Избегайте прокладки вдоль электролиний или возле электрощитов – иначе есть вероятность возникновения электрических наводок в кабеле, что приводит к возникновению проблем.

• Не прокладывайте кабель возле отопительных элементов. Батарея центрального отопления, а также другие теплогенерирующие приборы отрицательно влияют на него. Излишний нагрев может вызвать изменение в сопротивлении кабеля, из-за чего также могут возникнуть неполадки.
