На рис. 7.6 представлена архитектура модуля RSS. Этот модуль состоит из нескольких компонентов пользовательского режима и режима ядра, которые рассматриваются далее.

При получении доступа к перемещенному файлу драйвер фильтрации RSS перехватывает пакеты IRP и размещает их в очереди. Драйвер фильтрации RSS взаимодействует с агентом файловой системы RSS. В свою очередь, агент вызывает службы ядра RSS. Ядро получает данные и передает их драйверу фильтрации RSS, который восстанавливает данные файла фрагмент за фрагментом по мере их получения. Если для получаемых данных в очереди находится операция ввода-вывода, эта операция завершается. Полученные данные используются для завершения всех ожидающих в очереди операций ввода-вывода. Состояние файла (включая данные точки повторной обработки) обновляются, указывая, что файл больше не перемещен, а стал предварительно перемещенным.

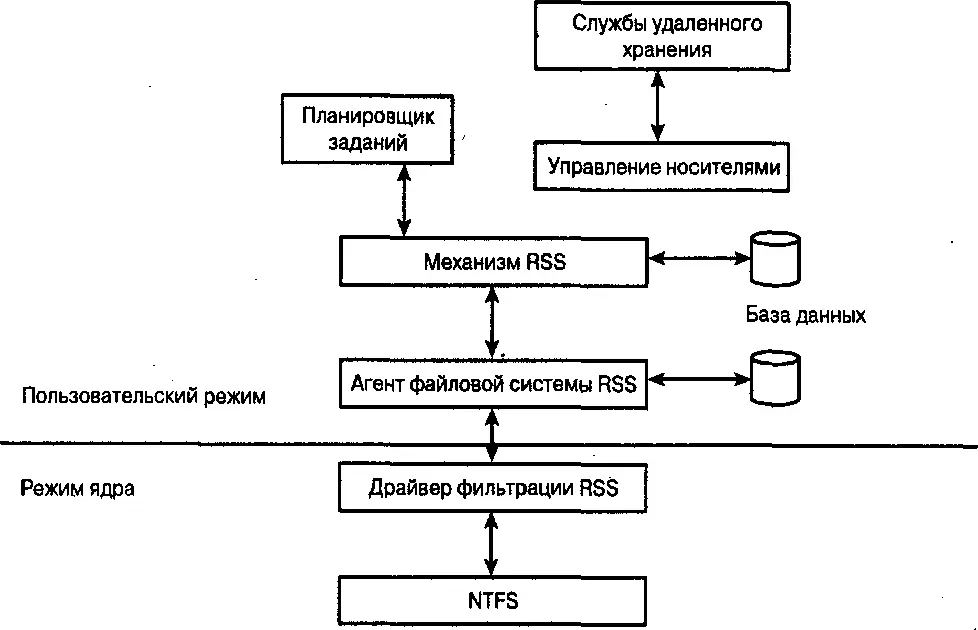

Рис. 7.6.Архитектура RSS

При доступе к перемещенному файлу с помощью функции CreateFile с параметром FILE_OPEN_NO_RECALL пакеты IRP обрабатываются подобным образом, но файл не перемещается с магнитной ленты на диск. Данные восстанавливаются с ленты и передаются приложению без записи на диск. Обратите внимание: Windows 2000 поддерживает одновременное перемещение только одного файла с удаленного хранилища на магнитную ленту [17] Подобное ограничение существует и в Windows Server 2003. Учитывая, что код технологии HSM лицензирован Microsoft у компании, ныне входящей в корпорацию Sun Microsystems, в следующей после Windows Server 2003 операционной системе ожидается наличие многих интересных функций. . Это справедливо даже при наличии нескольких накопителей удаленного хранилища, когда допуск к обрабатываемым файлам осуществляется по двум путям, а сами файлы расположены на двух различных носителях в двух разных накопителях.

Ядро RSS работает в качестве клиента RSM (Removable Storage Management), использующего RSM для управления носителем. Для хранения подробной информации о носителе ядро RSS использует базу данных.

Агент файловой системы RSS отвечает за периодическое сканирование управляемых томов NTFS и подготовку списка файлов, которые должны

быть перемещены. Этот список составляется на основе критериев, определенных администратором. Агент файловой системы сообщает список файлов ядру RSS. Как только ядро завершает предварительное перемещение файлов, агент файловой системы RSS добавляет файл в свою базу данных, содержащую список предварительно перемещенных файлов.

Как только свободное дисковое пространство становится меньше определенного граничного значения, установленного администратором, запускается автоматическое задание, запланированное агентом файловой системы RSS. Агент удаляет потоки данных файлов, которые были предварительно перемещены (переводит файл из предварительно перемещенного состояния в полностью перемещенное состояние). Перед окончательным перемещением агент файловой системы проверяет, не изменились ли файлы с момента предварительного перемещения. Эта проверка выполняется с помощью механизма журнала USN (см. главу 6).

Служба RSS не устанавливается по умолчанию, а предоставляется вместе с утилитой управления с графическим интерфейсом, которая поддерживает запуск на удаленном компьютере под управлением Windows. Графический интерфейс утилиты имеет несколько компонентов.

Компонент, программы Проводник Windows. Позволяет пользователям просматривать информацию о дате и времени предварительного перемещения файла или о расположении данных файла в удаленном хранилище; пользователи могут принудительно включить предварительное перемещение выбранных файлов (если обладают соответствующими разрешениями на доступ к этим файлам).

Компонент управления дисками. Отображает информацию о томе, например объем свободного и занятого дискового пространства, объем дискового пространства, занятого под предварительно перемещенные файлы, объем дискового пространства, занятый под указатели на файлы, и т.д.

Пользовательский интерфейс. Позволяет администратору отменять восстановление файла (перемещение с удаленного хранилища на диск).

Интерфейс управления. Позволяет устанавливать граничные значения, критерии выбора файлов для перемещения и т.д.

Модуль RSS имеет несколько ограничений; некоторые из них описаны далее.
