На рис. 7.3 показана приблизительная попытка определения службы вир* туализации связной архитектуры. Служба виртуализации предоставляет API для приложений управления и получает информацию о связной архитектуре от поставщика WMI.

В сетях хранения данных адаптеры шины обеспечивают физическое подключение между сервером и другими элементами сети хранения, включая

устройства хранения, коммутаторы и другие узлы. С ростом сложности сетей хранения необходимость автоматического обнаружения и управления устройствами становится все более важной.

Ассоциация SNIA определила API в виде библиотеки на языке С, который позволяет приложениям управления хранилищами контролировать адаптеры шины Fibre Channel. Приложения управления могут реализовать единый интерфейс, не зависящий от производителя адаптера шины или типа последнего. Достаточно, чтобы производитель адаптера шины поддерживал утвержденный SNIA программный интерфейс приложений для адаптеров шины. В этот интерфейс входит поддержка опроса и установки параметров управления адаптером шины, а также анализ производительности адаптера. В частности, API адаптера шины предоставляет перечисленные ниже элементы.

Атрибуты адаптера шины, например модель, название производителя и имя WWN (уникальное 64-разрядное имя, назначаемое производителем и зарегистрированное в IEEE, который назначает диапазон имен определенному производителю).

Атрибуты порта, например идентификатор порта (24-разрядное число, которое уникально для каждого узла), тип порта, текущий статус порта и максимальный размер кадра, который поддерживается портом.

Атрибуты протокола порта Fibre Channel, например номер шины SCSI или целевой идентификатор SCSI.

Статистика порта, например количество принятых и отправленных кадров, время с момента последнего сброса данных статистики и возникшие ошибки (причина и их количество).

Управляющая информация FC-3 (третий функциональный уровень Fibre Channel), например имя WWN или идентификатор порта; следует отметить, что API позволяет приложению управления опрашивать такие службы Fibre Channel, как сервер имен. Кроме того, API поддерживает назначение информации об узле, например имени WWN и идентификатора.

Хотя компания Microsoft и члены ассоциации SNIA поддерживают программный интерфейс приложений адаптера шины, эта поддержка реализуется по-разному. Архитектура, принятая ассоциацией SNIA, включает в себя три компонента (рис. 7.4).

1. Универсальная динамически подключаемая библиотека API адаптера шины, которая поддерживается ассоциацией SNIA. Эта библиотека предоставляет стандартный интерфейс для приложений управления; на нижнем уровне библиотека связывается с динамически подключаемыми библиотеками, предоставленными производителями.

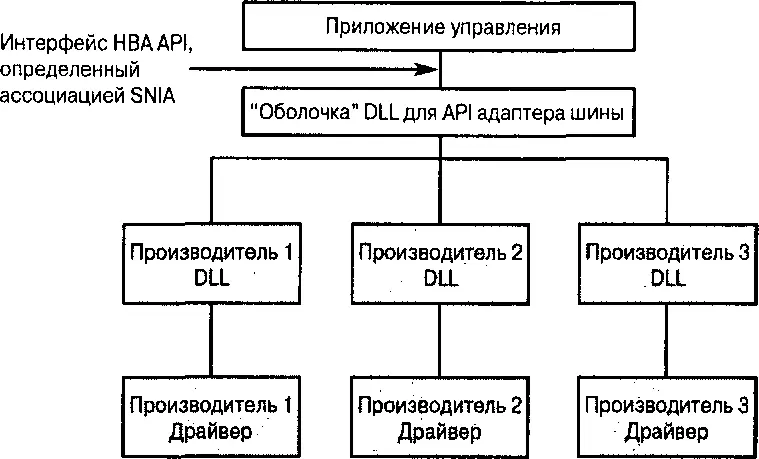

Рис. 7.4. Программный интерфейс приложений для адаптера шины от ассоциации SNIA

Динамически подключаемая библиотека, созданная производителем адаптера шины, которая подключается к универсальной библиотеке. Библиотека производителя предоставляет управляющую информацию и взаимодействует с драйвером от того же производителя с помощью закрытых вызовов управления вводом-выводом.

Драйвер адаптера шины, предоставленный производителем.

Хотя продвижение в сторону стандартизации имеет свои преимущества, Microsoft указывает на возможные проблемы при использовании такого подхода.

Отсутствует эффективный способ управления распространением и учетом версий динамически подключаемых библиотек. Это еще один пример ситуации, когда несколько приложений устанавливают собственные библиотеки, потенциально перезаписывая библиотеки, установленные другими приложениями.

Производитель адаптера шины должен создать не только драйвер устройства и закрытый интерфейс управления вводом-выводом для этого драйвера, но и собственную динамически подключаемую библиотеку, а также внести определенные изменения в библиотеку-оболочку, чтобы предоставить необходимые интерфейсы собственной динамически подключаемой библиотеке.

Тестирование и сертификация драйверов от производителя, использующих закрытые вызовы управления вводом-выводом, является исключительно сложным процессом; например, как проверить, что некорректные параметры вызова управления вводом-выводом не приведут к переполнению буфера?
