Наик Дайлип - Серверные технологии хранения данных в среде Windows® 2000 Windows® Server 2003

Архитектура на первый взгляд выглядит расширяемой, но при более детальном рассмотрении можно понять, что производители адаптеров шины всегда будут «догонять» разработчиков приложении управления, добавляя код, который работает с расширениями, характерными для определенного производителя.

Не поддерживаютсясвязи и управление в режиме ядра. Для архитектуры SNIA требуется, чтобы приложение управления ожидало полноценной работоспособности подсистемы пользовательского режима Windows NT. Но для некоторых аспектов управления, например для маскировки LUN, необходимо наличие драйвера в режиме ядра, который будет выполнять определенные действия в процессе загрузки операционной системы еще до того, как будет запущена подсистема пользовательского режима.

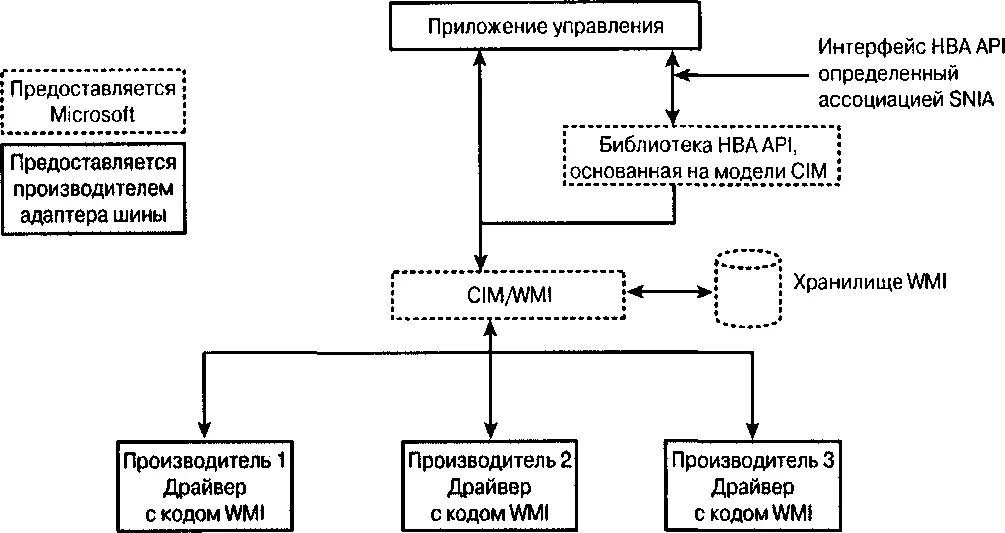

Компания Microsoft предлагает несколько иной метод (рис. 7.5) и подразумевает применение описанных ниже компонентов.

Универсальная динамически подключаемая библиотека API для адаптера шины, которая поддерживается компанией Microsoft,. Эта библиотека предоставляет интерфейс, определенный ассоциацией SNIA, для приложений управления более высокого уровня. На более низком уровне библиотека подключается к интерфейсу WMI, представляющему собой

реализацию модели CIM от Microsoft. (Как уже отмечалось, CIM – это объектно-ориентированная модель управления, принятая ассоциацией SNIA и рабочей группой DMTF.) Библиотека также будет проводить преобразование данных между API адаптера шины, отвечающего спецификации SNIA и интерфейсом WMI.

Драйвер устройства для адайтера шины, созданный производителем; драйвер использует WMI и делает интерфейс управления/настройки доступным в репозитории WMI. Поскольку WMI представляет собой двунаправленный интерфейс, драйвер реализует функции пакетов IRP для интерфейса WMI, которые позволяют приложению управления устанавливать конфигурационные параметры драйвера. Обратите внимание, что от производителя все равно требуется создание драйвера, в который будет добавлен код поддержки WMI.

Метод компании Microsoft имеет ряд преимуществ.

Все представленные интерфейсы стандартизированы, тогда как в архитектуре ассоциации SNIA интерфейс между универсальной библиотекой API адаптера шины и библиотекой производителя закрыт и определяется производителем. Подход компании Microsoft соответствует принятой модели CIM.

Поддержка модификаций, так как производитель может расширить класс WMI или определить новый класс и внедрить управляющую информацию в пределах этого класса. В данном случае также просматриваются общие преимущества модели CIM.

Самым существенным преимуществом является возможность использования модели CIM или API адаптера шины от SNIA. Программа, использующая API адаптера шины от SNIA, может работать без изменений, поскольку код WMI в драйвере и динамически подключаемая библиотека от Microsoft выполняют преобразование данных WMI в данные API адаптера шины от SNIA.

Такая архитектура позволяет компоненту режима ядра опрашивать драйвер производителя и выполнять соответствующие действия.

Приложения управления не интересуются (и не должны интересоваться), каким образом код нижнего уровня получает необходимую информацию. Пока приложение управления использует API адаптера шины от SNIA (как рекомендуется Microsoft), код на нижнем уровне может получать необходимую информацию как от динамически подключаемой библиотеки SNIA, так и от библиотеки WMI.. В любом случае приложение управления осуществляет запись данных на базе единого интерфейса.

Безопасные изменения конфигурации SAN, проводимые с помощью эффективных технологий безопасности; например, все изменения конфигурации требуют цифрового сертификата, идентификации пользователя и пароля.

Ограничение методов разрешения изменений; например, только определенные коммутаторы могут вносить изменения в связную архитектуру, что приводит к отказу от принятия изменений со всех остальных коммутаторов.

Зонирование (см. главу 4) – это еще один способ обеспечения безопасности в сетях хранения данных.

Службу HSM (Hierarchical Storage Management) иногда путают с продуктами для основного и вспомогательного резервного копирования, которые помогают отслеживать размещение файла на архивной магнитной ленте или даже ^состояние файла в архиве. Хотя HSM и резервное копирование переносят файлы и данные между основным носителем (обычно это жесткие диски) и вторичным носителем (магнитная лента или оптический носитель), эти технологии существенно различаются. При использовании HSM файл выглядит неизменным. В некоторых случаях файл может иметь специальные атрибуты, которые указывают на увеличение времени доступа. В свою очередь, программы резервного копирования не воспринимают ранее скопированный и удаленный файл.
