На рис. 7.9 приведена схема реализации, предоставленная после появления RSM API. Очевидно, что, кроме всего прочего, RSM обеспечивает расширяемость. Как только RSM добавляет поддержку для нового устройства, приложение может использовать это устройство практически без изменений. Список устройств, поддерживаемых RSM, постоянно меняется; последняя версия списка доступна на Web-узле списка совместимого аппаратного обеспечения по адресу: http://www.microsoft.com/hwdq/hcl .

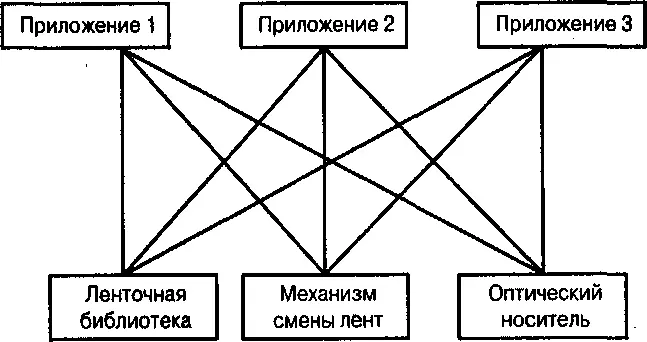

Рис. 7.8.Схема разработки приложений до появления RSM API

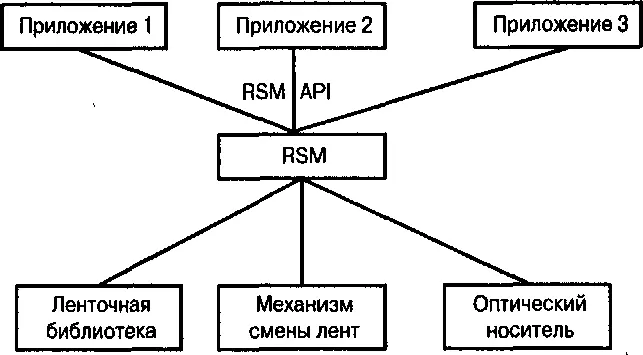

Рис. 7.9. Разработка приложений, упрощенная благодаря использованию RSM API

Программные интерфейсы приложений RSM можно разделить на несколько категорий в зависимости от предоставляемых функций. Вот некоторые из них:

интерфейсы очистки содержимого накопителя, например резервная очистка, принудительная, запланированная и интерактивная;

интерфейс для определения изменений состояния изолированных дисков;

интерфейс базы данных для резервного копирования и восстановления базы данных RSM, а также для регистрации и прекращения регистрации уведомлений базы данных;

функции управления библиотекой для вставки, перемещения и извлечения носителя (в рамках библиотеки), а также для включения или отключения ресурсов накопителя или автоматической системы смены носителей;

монтирование, размонтирование и управление пулами носителей;

другие интерфейсы, необходимые для создания эффективного приложения управления хранилищем, например интерфейсы для опроса состояния, отмены выполняющихся операций или для работы с объектами RSM.

База данных RSM хранит информацию, необходимую для работы подсистемы RSM. Примерами такой информации могут служить:

список носителей; *

подробная информация о пуле носителей, включая конфигурацию пула и его содержимое;

конфигурация библиотеки.

База данных не содержит информацию каталога, описывающую расположение файлов на носителях. Эти сведения должна предоставлять программа хранения данных.

Пользователи могут создавать резервную копию базы данных, вручную копируя файлы. Обычно эти файлы расположены в папке %SystemRoot%\System32\ntmsdata. Очевидно, что служба RSM должна быть остановлена перед копированием файлов.

Кроме того, базу данных можно скопировать средствами интерфейса RSM. В этом случае служба должна быть запущена, но не рекомендуется активно использовать службу другими приложениями.

Пулы обеспечивают эффективное администрирование носителей. Пул представляет собой обычный набор носителей, например магнитных лент или компакт-дисков, обладающих общим свойством. Существует два типа пулов носителей: пулы приложений и системные пулы.

Системные пулы используются операционной системой для собственных нужд. Три типа системных пулов носителей описаны ниже.

Свободный пул содержит носители, которые может использовать и возвращать в свободный пул по окончании работы с ними любое приложение.

Пул импорта содержит распознанные, однако не использовавшиеся ранее носители. Хорошим примером служит носитель, записанный программой резервного копирования на другом компьютере и впервые смонтированный на данном компьютере.

Нераспознанный пул содержит носители, распознанные как содержащие данные, однако тип данных RSS не может распознать. Примером служит носитель, созданный в другой операционной системе или записанный приложением для резервного копирования с неизвестной сигнатурой. Этот пул предназначен для уведомления администратора, который может предотвратите перезапись носителя.

Пулы приложений создаются с помощью интерфейса RSM приложениями управления хранилищами. В качестве примера можно указать такие приложения, как Windows Backup и Windows Remote Storage (HSM).

Этот интерфейс реализован в Windows 2000 и представляет собой оснастку ММС, которая дает возможность администратору системы или хранилища просматривать и настраивать объекты. Для представления пулов носителей, рабочих очередей и физических свойств устройств хранения используются различные объекты.
