Ниже описаны причины, лежащие в основе развития IP Storage.

Протокол IP – это развитая, хорошо себя зарекомендовавшая технология, которая нашла применение в сетях Ethernet, ATM и т.д.

Маршрутизация протокола IP также весьма развита и предоставляет несколько маршрутов между серверами и устройствами хранения в условиях постоянно модифицируемой сети.

В некотором смысле проблема управления хранилищем аналогична известной проблеме управления сетями IP.

Протокол IP обеспечивает взаимодействие географически разделенных серверов и устройств хранения данных.

Сети IP используются для создания сетей наибольшего масштаба, включая Internet, поэтому большинство проблем, связанных с масштабированием и сетевыми «заторами», в них решены.

Компании, развивающие технологию IP Storage, отмечают, что протокол IP победил и пора переходить от концепции «IP поверх всего» (Ethernet, Token

Ring, ATM, Gigabit Ethernet и т.д.) к «все поверх IP» (включая блоки данных команд SCSI или CDB, SСSI-команды/результат-по-1Р и т.д.).

В главе 4 описаны два глобальных системных окружения: каналы ввода- вывода и сети. Каналы, например SCSI, обычно работают на небольших расстояниях и предназначены для решения узкого круга задач, поэтому большая часть работы возложена на аппаратное обеспечение. Сети, как правило, могут работать на больших расстояниях, по своей природе более универсальны и немалая часть функций реализована в виде программного обеспечения. Технология Fibre Channel стала попыткой централизации этих двух окружений на уровне каналов, в то время как IP Storage разрабатывается для обеспечения централизации на сетевом уровне.

Новым термином глобальная сеть хранения данных (Storage Wide Area Network – SWAN) описывается развертывание и использование технологий IP Storage поверх глобальных сетей на основе протокола IP.

В следующих разделах рассматриваются различные технологии, формирующие стандарт IP Storage. Также приводятся ссылки на реализацию этих технологий от компании Microsoft.

Протокол iSCSI (сокращение от Internet SCSI) позволяет реализовать одно или несколько подключений TCP/IP между устройствами, обменивающимися командами SCSI, ответами и информацией о состоянии. Другими словами, iSCSI представляет собой протокол для соединения «точка-точка», инкапсулирующий команды SCSI, ответы и информацию о состоянии.

На рис. 8.2 показано, как компоненты IP, TCP, iSCSI и SCSI работают вместе в процессе инкапсуляции. Пакет iSCSI содержит данные и команду SCSI для стека TCP/IP. Заголовок iSCSI содержит информацию об извлечении и интерпретации команды SCSI, которая размещена в пакете. Заголовок пакета TCP отвечает за гарантированную и последовательную доставку пакетов. Пакет TCP содержит данные и полезную нагрузку (payload) пакета IP. Заголовок IP используется в процессе маршрутизации.

Из трех основных протоколов работы с хранилищами IP – iSCSI, FCIP (Fibre Channel over IP) и iFCP (Internet Fibre Channel Protocol) – протокол iSCSI является единственным, не связанным с Fibre Channel. Как видите, на рис. 8.2 Fibre Channel не упоминается, поскольку протокол iSCSI разрабатывался без поддержки Fibre Channel.

Рис. 8.2.Инкапсуляция протокола iSCSI

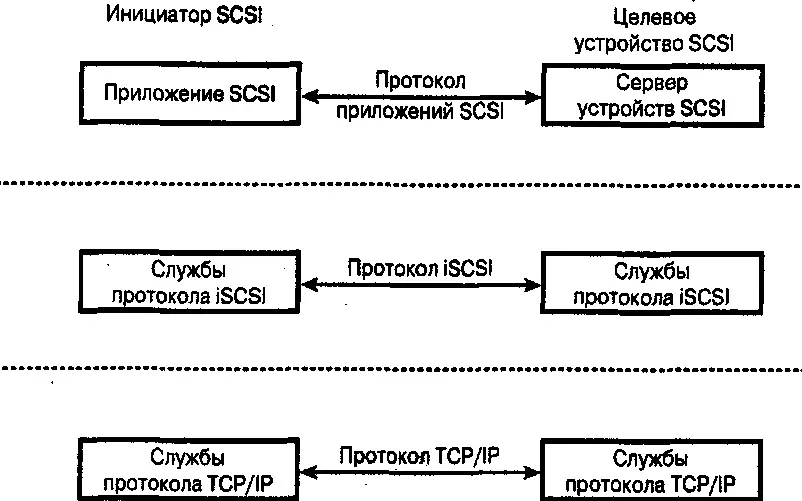

Рис. 8.3. Уровни протокола iSCSI

Протокол iSCSI размещен поверх существующих уровней протоколов TCP, IP и низкоуровневых аппаратных протоколов, поддерживающих TCP/IP (например, Ethernet и Gigabit Ethernet).

Как можно заметить (рис. 8.3), SCSI – это протокол уровня приложения. Протокол iSCSI предоставляет услуги протоколу приложений SCSI и применяет TCP/IP для обеспечения гарантированной доставки, маршрутизации и т.д.

Все устройства iSCSI (целевые и устройства-инициаторы) имеют два разных имени.

Адрес iSCSI, который состоит из адреса IP, порта TCP и имени iSCSI

и имеет формат «<���имя домена>: <���номер порта>:<���имя iSCSI>«.

Имя iSCSI, которое имеет наглядный формат, например «Hmh_FQN.

Поставщик_диска. Модель _диска. Номер».

Служба именования iSNS (Internet Storage Name Service) является общей для iSCSI, iFCP и FCP (Fibre Channel Protocol). Протоколы iFCP и FCP рассматриваются в разделе 8.1.5. Кроме использования iSNS в качестве службы именования, протокол iSCSI имеет спецификацию, в которой описана информационная база управления (Management Information Base – MIB) для управления устройствами iSCSI на основе протокола SNMP. Кроме того, протокол iSCSI определяет процесс реализации удаленной загрузки.
