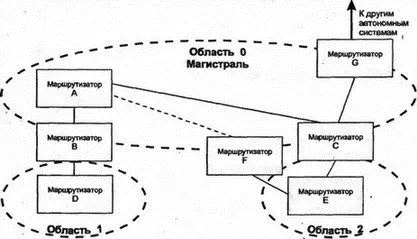

Как показано на рис. 8.15, когда потеряна связь между А и F, маршрутизатор F не будет более соединен с другим маршрутизатором посредством магистральной связи. Для восстановления целостности магистрали придется воспользоваться виртуальной связью F-E-C.

Рис. 8.15.Определение виртуальной связи

Маршрутизатор грани имеет все данные о топологии каждой из подключенных к нему областей. Кроме того, он знает и всю топологию магистрали, поскольку подключен к ней непосредственно.

Каждый маршрутизатор грани создает итоговую информацию об области и указывает другим маршрутизаторам магистрали, насколько далеко они расположены относительно сети его области. Это позволяет каждому маршрутизатору грани вычислять расстояние до точки назначения вне его собственной области и пересылать эти сведения внутрь собственной области.

Итоговая информация содержит сведения о сети, подсети или идентификатор суперсети, а также маску сети и расстояние от маршрутизатора до внешней сети.

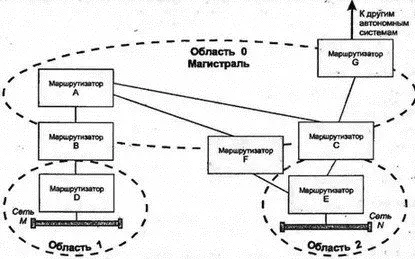

Например, на рис. 8.16 маршрутизатору E нужно выбрать путь к сети M . Маршрутизатор E использует базу данных своей области для поиска расстояния d cи d fдо маршрутизаторов граней С и F. Каждый из них сообщает сведения о своем расстоянии m cи m fдо сети M . Маршрутизатор E может сравнить d c+ m cи d f+m fи выбрать кратчайший маршрут.

Рис 8.16.Маршрутизация между областями

Отметим, что маршрутизатор В может не беспокоиться о пересылке итоговых сведений о расстоянии в область 1. Существует только один путь из этой области и можно использовать единственный элемент, описывающий путь по умолчанию, который применим для всех внешних точек назначения. Если область имеет единственный маршрутизатор грани или если неважно, какой из нескольких маршрутизаторов будет использован, то такая область именуется тупиковой (stub), и для доступа из нее к внешней точке назначения должен использоваться один или несколько маршрутизаторов по умолчанию.

Многие автономные системы соединены с Интернетом или другими автономными системами. Маршрутизаторы границ (boundary, не путать с гранями. — Прим. пер .) предоставляют информацию о расстоянии до сети, расположенной вне автономной системы.

В OSPF существует два типа метрик для внешнего расстояния. Тип 1 эквивалентен метрике состояния локальной связи. Метрика типа 2 служит для длинных расстояний — она измеряет величины в большом диапазоне. Используя аналогию, можно уподобить метрику типа 2 километражу по общенациональной карте автодорог, на которой расстояния измеряются в сотнях км, а метрику типа 1 — километражу по карте отдельной области, где расстояния измеряются в км.

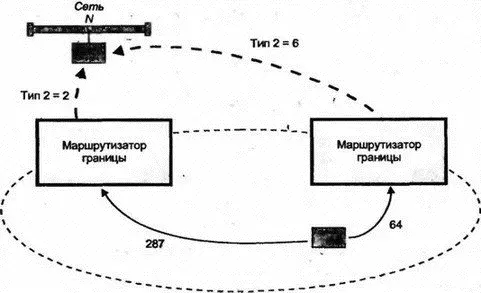

На рис. 8.17 показаны два маршрута к внешней сети N. На таком расстоянии игнорируется метрика типа 1, а вычисления производятся по метрике типа 2 (будет выбран маршрут со значением этой метрики, равным 2).

Рис. 8.17.Выбор маршрута по метрике типа 2

Еще одной возможностью OSPF (специально предназначенной для провайдеров) является возможность маршрутизатора границы автономной системы работать в качестве сервера маршрутизации (route server) и предоставлять сведения, идентифицирующие другие маршрутизаторы границ. Такие сведения должны включать:

Точку назначения, Метрику, Используемый маршрутизатор границы

Теперь мы готовы описать некоторые внутренние свойства протокола OSPF. Каждый маршрутизатор OSPF обслуживает подробную базу данных с информацией для создания дерева маршрутизации области. Например, в базе данных отражены:

■ Каждый интерфейс маршрутизатора, соединения и связанные с ними метрики

■ Каждая сеть с множественным доступом и список всех маршрутизаторов такой сети

Как маршрутизатор получает эту информацию? Он начинает исследование с поиска своих ближайших соседей, используя для этого сообщения Hello.
