Каждый маршрутизатор OSPF конфигурируется с уникальным идентификатором, использующимся в сообщениях. Обычно в качестве идентификатора применяют наименьшую часть IP-адреса этого маршрутизатора.

Маршрутизатор периодически отправляет в многоадресной рассылке сообщение Hello! (Привет!) в сети с множественным доступом (например, локальные сети Ethernet, Token-Ring или FDDI), чтобы другие маршрутизаторы смогли узнать о его активности. Это же сообщение посылается на другие концы подключенных линий "точка-точка" или виртуальных цепей, чтобы партнеры по этим связям смогли узнать о рабочем состоянии маршрутизатора.

Причина эффективности сообщения Hello кроется в передаваемом в нем списке идентификаторов ближайших соседей, от которых отправитель уже получил аналогичные сообщения. Таким способом каждый маршрутизатор узнает, через кого прошло сообщение.

В сетях с множественным доступом сообщение Hello используется, кроме прочего, для выбора и идентификации назначенного маршрутизатора (designated router), который выполняет две задачи:

■ Несет ответственность за надежность изменений в базах данных своих смежных соседей в соответствии с последними изменениями в топологии

■ Служит источником объявления о сетевых связях (network link advertisement), в которых перечисляются все маршрутизаторы, подключенные к сети с множественным доступом

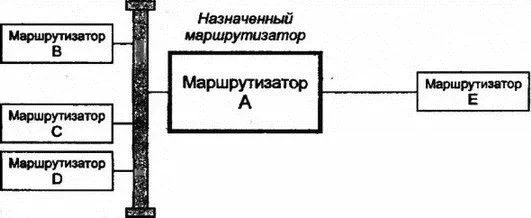

На рис. 8.18 назначенный маршрутизатор А обменивается сведениями с маршрутизаторами В, С и D своей сети, а также с маршрутизатором E, подключенным по связи "точка-точка".

Рис. 8.18.Назначенный маршрутизатор обновляет сведения о сети у своих соседей

Назначенный маршрутизатор А является главным хранителем текущих сведений о сетевой топологии, предоставляя их для смежных с ним маршрутизаторов.

Маршрутизаторы В, С и D синхронизируют содержимое своих баз данных с маршрутизатором А. Они не обмениваются этими сведениями друг с другом. Два маршрутизатора, которые синхронизируют свои базы данных, называются смежными (adjacent). Маршрутизаторы В и С являются соседями, но не являются смежными.

Ясно, что назначенный маршрутизатор обеспечивает эффективный метод согласования содержимого баз данных маршрутизаторов локальной сети. Этот же способ применяется в сетях Frame Relay и X.25. Маршрутизаторы могут обмениваться сообщениями Hello по виртуальным цепям, выбирать назначенный маршрутизатор и синхронизовать с ним свои базы данных. Все это позволяет ускорить процесс синхронизации сведений о сети и снизить сетевой трафик.

Потеря назначенного маршрутизатора приведет к серьезному нарушению работы в сети. Поэтому следует всегда выполнять резервное копирование информации из назначенного маршрутизатора и быть готовым к восстановлению этих данных.

Предположим, что выполняется запуск маршрутизатора В после завершения его профилактического обслуживания с выключением питания. Прежде всего В начинает прослушивать сообщения Hello, исследуя с их помощью своих ближайших соседей и определяя назначенный маршрутизатор (А). Далее В обновляет свои сведения при обмене с А.

Если говорить более строго, то А и В обмениваются сообщениями Database Description (описание базы данных). В этих сообщениях находится список содержимого базы данных каждого маршрутизатора. Все элементы таблицы имеют порядковый номер, служащий для определения того, какой из маршрутизаторов содержит более свежие сведения (последовательный номер элемента увеличивается при каждом обновлении этого элемента, и обычно отсчет начинается с нуля).

После завершения обмена каждый маршрутизатор будет знать:

■ Какой элемент еще не находится в локальной базе данных

■ Какой элемент имеется, но не содержит информации

Сообщения Link State Request (запрос о состоянии связи) применяются для элементов, требующих обновления. Сообщение Link State Update (изменение состояния связи) приходит в ответ на Link State Request. После полного (и подтвержденного) обмена информацией базы данных считаются синхронизированными. Сообщения Link State Update применяются и для формирования отчета об изменениях в сетевой топологии. С их помощью такие изменения становятся известными по всей сети, и все базы данных синхронизируются.
