■ Широковещательная рассылка изменений каждые 90 с.

■ Если в течение 270 с не приходит сообщение об изменениях от соседнего маршрутизатора, то соответствующие элементы удаляются по тайм-ауту. Если нет альтернативных маршрутов, точка назначения маркируется как недостижимая.

■ Выполняется хранение, во время которого не учитываются новые пути к недостижимой точке назначения (в течение не менее 280 с).

■ Если в течение 540 с (время существования потока обновления — flush time), не приходит сведений об изменениях точки назначения, то удаляется соответствующая строка.

Как и в RIP, маршрутизатор IGRP периодически посылает своим соседям сведения об изменениях. К ним относится полное содержимое текущей таблицы маршрутизации со всеми метриками.

Промежуток хранения предотвращает воссоздание разорванного маршрута по сведениям из устаревших сообщений. Ни один новый маршрут к точке назначения не учитывается, пока не завершится период его хранения (хотя можно отключить этот механизм).

Метод расширения горизонтов служит для предотвращения объявления о пути тем маршрутизатором, который расположен ниже по цепочке следования на таком маршруте. Кроме того, IGRP предоставляет собственную версию метода опасного реверса. Если метрика маршрута увеличивается более чем в 1,1 раза, вероятно, будет сформировано зацикливание, и такой маршрут игнорируется.

Триггерные изменения пересылаются только после внесения этих изменений в собственную таблицу маршрутизации (например, при удалении маршрута). Маршрут удаляется в следующих случаях:

■ По тайм-ауту коммуникации с ближайшим соседом — удаляется маршрут к этому соседу

■ Маршрутизатор следующего попадания указывает на недоступность маршрута

■ Метрика увеличивается настолько существенно, что возможно возникновение опасного реверса

Причина популярности IGRP среди провайдеров заключается в возможности управления маршрутизацией между автономными системами. Распространяемые в IGRP изменения включают в себя несколько путей к внешним сетям, из которых можно выбрать один путь для использования по умолчанию.

Улучшения в EIGRP основаны на тех же метриках и вычислении расстояния, что и обычные свойства этого протокола. Однако расширение свойств существенно улучшает возможности EIGRP за счет поддержки маски подсети и исключения периодических изменений. Пересылаются только реальные изменения, a EIGRP обеспечивает проверку их получения путем анализа обратного сообщения о подтверждении приема. Простые периодические сообщения Hello! (Привет!) позволяют узнать об активности своих ближайших соседей. Еще одним важным усовершенствованием стало применение диффузионного алгоритма для изменений (Diffusing Update Algorithm — DUAL), гарантирующего маршрутизацию без зацикливания.

Основная идея DUAL проста и основана на следующем наблюдении:

Если путь постоянно приближает к точке назначения, то он не может сформировать зацикливание.

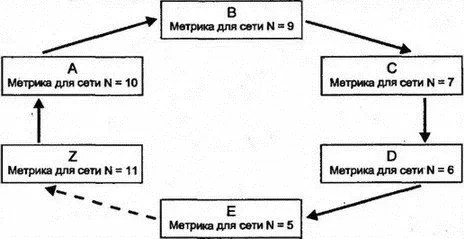

С другой стороны, если путь зациклен (т.е. образует кольцо), он будет содержать маршрутизатор, расстояние которого до точки назначения больше, чем у предшествующего маршрутизатора (см. рис. 8.11).

Рис. 8.11.Маршрут с формированием зацикливания

Метод DUAL разработан для поиска таких путей, на которых каждый маршрутизатор при движении к точке назначения стоит ближе каждого своего предшественника. Маршрутизатор E на рис. 8.11 порождает серьезные подозрения , поскольку сведения от ближайшего маршрутизатора, следующего по пути движения (Z), в сообщениях будут иметь большую метрику, чем в собственной таблице E.

Для реализации DUAL протокол EIGRP сохраняет информацию, которой не пользуется IGRP. EIGRP хранит информацию о маршрутах для каждого соседнего маршрутизатора, извлекая ее из сообщений об изменениях от этих маршрутизаторов (IGRP игнорирует любую информацию о неоптимальных маршрутах). Эта информация хранится в дополнительной таблице топологии (topology table), содержащей следующие сведения:
