Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

Рис. 8.4.Распространение информации о маршрутизации

Как и все автоматизированные протоколы маршрутизации, RIP посылает информацию об изменениях маршрутов, получает такие сведения от других и пересчитывает пути. Маршрутизатор RIP отсылает информацию своим соседям-маршрутизаторам каждые 30 с. Отправка этих данных называется объявлением о маршруте (advertising route).

Хосты локальной сети могут подслушать объявления в широковещательных рассылках RIP и использовать их для обновления собственных таблиц или, по крайней мере, узнать, что маршрутизатор продолжает работать.

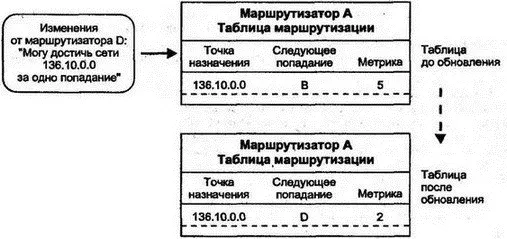

Как видно на рис. 8.5, маршрутизатор А пересылает трафик в сеть 136.10.0.0 через маршрутизатор B. А получил изменения от своего соседа D, который объявил о более коротком маршруте, и А изменил свою таблицу маршрутизации. Отметим, что количество попаданий от А до В добавляется к метрике от D для вычисления расстояния (2) от А до 136.10.0.0.

Рис. 8.5.Обновление таблиц маршрутизации в RIP

Рассмотрим формальные этапы маршрутизации в RIP версии 1. Предположим, что в таблице маршрутизации уже есть сведения о нескольких расстояниях. Затем, когда от соседа прибывает информация об изменениях, маршрутизатор перепроверяет свою таблицу и анализирует строки на предмет добавления или улучшения:

1. Присваивается вес для каждой подключенной и пересекаемой при пересылке датаграмм подсети (обычно 1).

2. Маршрутизатор посылает свою таблицу соседям каждые 30 с.

3. Когда маршрутизатор получает таблицу от соседа, он проверяет каждую строку этой таблицы. Присвоенный подсетям вес (в поступивших изменениях) добавляется к каждой из метрик.

4. К локальной таблице маршрутизации добавляются новые точки назначения.

5. Если точка назначения уже присутствует в таблице, но в изменениях указан более короткий путь, то заменяется соответствующая строка локальной таблицы.

Прекрасно, когда маршруты постоянно улучшаются, но иногда, вследствие неисправности связи или маршрутизатора, нужно будет пересылать трафик по более длинному пути. Реакция на неисправности предполагает два пути:

1. Маршрутизатор А пересылал трафик в точку назначения через маршрутизатор X, а X прислал изменения, указывающие на увеличение количества попаданий до точки назначения (или на невозможность достижения точки назначения по данному пути). Маршрутизатор А соответствующим образом изменит строку своей таблицы.

2. Маршрутизатор А пересылал трафик в точку назначения через маршрутизатор X, но не получил изменений от X в течение трех минут. А предполагает неисправность X и маркирует все пути через X как недостижимые (указав для метрики значение 16). Если за 2 мин для таких точек назначения не будет обнаружен новый маршрут, соответствующие строки удаляются (такой процесс образно называют "сборкой мусора" — garbage collection). В то же время маршрутизатор А указывает своим соседям через посылаемые изменения, что маршрутизатор X не может обеспечить путь к точкам назначения.

Как было сказано выше, между маршрутизаторами RIP периодически формируются сообщения об изменениях. Дополнительно можно послать к соседям сообщения с запросами информации о маршрутизации:

■ Во время инициализации

■ При выполнении операций сетевого мониторинга

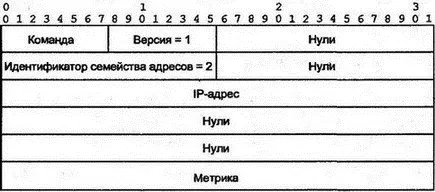

Формат сообщений RIP версии 1 для запросов или ответов/изменений показан на рис. 8.6. Поле команд со значением 1 указывает на запрос, а идентификатор 2 определяет ответ или самопроизвольное сообщение об изменениях.

Рис. 8.6.Формат сообщений в RIP версии 1

Когда создавалась исходная спецификация RFC для RIP, предполагалось, что сообщения о маршрутизации будут использоваться и другими протоколами, а не только IP. Поэтому в сообщении появилось поле идентификатора семейства адресов (address family identifier) и место для адреса в 14 октетов.

Семейство адресов, IP-адрес и поле метрики могут повторяться, поэтому сообщение может содержать до 25 адресных элементов. Максимальная длина сообщения составляет 512 октетов. Если нужно переслать сведения о более чем 25 элементах, используется несколько сообщений.
