Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

На некотором уровне сложности человек не сможет проанализировать и описать все сетевые условия. Поэтому протокол маршрутизации должен автоматизировать:

■ Обмен информацией между маршрутизаторами о текущем состоянии сети

■ Повторное вычисление для выбора наилучшего маршрута при каждом изменении в сети

Долгие годы проводились серьезные исследования протоколов маршрутизации. Многие из них были реализованы, а используемые в них метрики породили жаркие дебаты. Приведем характеристики наилучшего протокола:

■ Быстрая реакция на изменение в сети

■ Вычисление наилучшего маршрута

■ Хорошая масштабируемость при расширении сети

■ Бережное использование компьютерных ресурсов

■ Бережное использование сетевых ресурсов

Однако вычисление наилучшего маршрута в большой сети требует определенных ресурсов центрального процессора и памяти, а быстрая реакция предполагает немедленную пересылку большого объема информации. В хорошем протоколе достигается компромисс между исключающими друг друга требованиями.

Изучение протоколов маршрутизации начинается с наиболее простого из них — RIP.

Наиболее широко используемым протоколом IGP является RIP, заимствованный из протокола маршрутизации сетевой системы компании Xerox (Xerox Network System — XNS). Популярность RIP основана на его простоте и доступности.

RIP был первоначально реализован в TCP/IP операционной системы BSD и продолжает распространяться в операционных системах Unix как программа routed.

Программа routed стала стандартной частью многих хостов различных разработчиков и пакетов маршрутизации TCP/IP. RIP включен и в бесплатное программное обеспечение Корнельского университета, названное gated. RIP получил широкое распространение еще за несколько лет до его стандартизации в документе RFC 1058. Вторая версия протокола была предложена в 1993 г. и улучшена в 1994 г. (после этого исходная версия получила маркировку "историческая", т.е. устаревшая).

RIP анализирует маршрут на основе простого вектора расстояния . Каждому попаданию присваивается вес (обычно 1). Общая метрика пути получается как сумма весов всех участков попадания. Выбор лучшего пути для следующего попадания производится по наименьшему значению метрики.

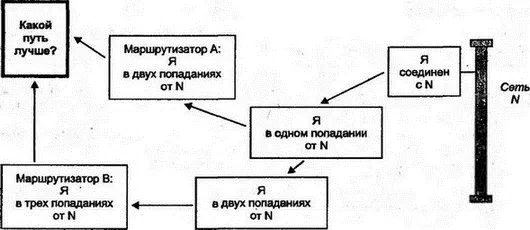

На рис. 8.3 показано распространение в сети процедуры оценки по вектору расстояния. Маршрутизатор из верхнего левого угла рисунка может определить, что датаграмма, направляемая через маршрутизатор А в сеть N, имеет меньше попаданий, чем направляемая в эту сеть через маршрутизатор B.

Рис. 8.3.Исследование количества попаданий до точки назначения

Для RIP наиболее важны простота и доступность. Часто нет особых причин использовать более совершенные (и более сложные) методы маршрутизации для малых сетей или сетей с простой топологией. Однако при применении в больших и сложных сетях у RIP проявляются серьезные недостатки. Например:

■ Максимальное значение метрики для любого пути равно 15. Шестнадцать означает "Точки назначения достичь нельзя!". Поскольку в больших сетях можно быстро получить переполнение счетчика попаданий, обычно RIP конфигурируется со значением веса 1 для каждого из участков попадания независимо от того, является этот участок низкоскоростной коммутируемой линией или высокоскоростной волоконно-оптической связью. (Ограничение счетчика позволяет исключить зацикливание датаграмм по круговому маршруту. Другого метода для этого в RIP не существует. — Прим. пер .)

■ После нарушений в работе сети RIP очень медленно восстанавливает оптимальные маршруты. Реально после нарушения в сети трафик может даже зациклиться по круговому маршруту.

■ RIP не реагирует на изменения в задержках или нагрузках линий связи. Он не может распараллеливать трафик для обеспечения баланса нагрузки на связи.

При запуске каждый маршрутизатор должен знать только о сети, к которой он подключен. Маршрутизатор RIP отправляет эти сведения широковещательной рассылкой на все соседние с ним в локальной сети маршрутизаторы. Кроме того, эти же сведения посылаются соседям на других концах линий "точка-точка" и виртуальных цепей.

Как показано на рис. 8.4, новости распространяются как сплетни — каждый маршрутизатор пересылает их своему ближайшему соседу. Например, маршрутизатор С очень быстро узнает, что он на расстоянии в два попадания от подсети 130.34.2.0.
