Для поиска совпадения с назначением 128.121.54.101 нужно применить маску маршрута для каждого элемента и сравнить результат с назначением маршрута (Route Destination). Применение маски 255.255.255.0 к четвертой строке даст 128.121.54.0, что совпадает с элементом назначения.

IGRP выбирает несколько строк — поскольку может существовать несколько элементов с одинаковым полем назначения и маской. В этом случае используется наилучшая из метрик. Или, если метрики совпадают, IGRP может разделить трафик на два или большее число путей.

Первой строкой в таблице стоит маршрут по умолчанию . Если не найдено ни одного совпадения, трафик будет передан на ближайший маршрутизатор с адресом 130.94.40.250.

Три следующие строки имеют прямой тип для точки назначения, что означает подсети, подключенные непосредственно к этому маршрутизатору. Их протоколы локальны, и маршрутизатор может исследовать эти подсети через конфигурационную информацию, вводимую вручную.

Далее идет несколько строк для удаленных (косвенных) точек назначения, положение которых было определено маршрутизатором посредством лицензированного протокола IGRP компании Cisco.

Набор точек назначения начинается со строки таблицы, содержащей 130.94.1.24, которая выглядит как адрес хоста. Однако маска маршрута указывает, что все эти элементы являются небольшими подсетями. Они имеют часть адреса для хостов, состоящую только из трех последних бит. Например, двоичное представление 24 — 00011000, и все биты для представления этого числа реально принадлежат части адреса для подсети. Хосты такой подсети будут располагаться в диапазоне адресов от 130.94.1.25 до 130.94.1.30.

Таблица завершается списком удаленных назначений, которые были исследованы с помощью протокола Border Gateway Protocol, обеспечившего информацию для маршрутизации между автономными системами и Интернетом.

Во второй части таблицы 8.2 видно, что метрика 0 присвоена тем точкам назначения, доступ к которым можно получить в трех непосредственно связанных с маршрутизатором сетях. Как и раньше, значения неиспользуемых метрик равны -1.

Всем пяти метрикам значения присвоены при помощи протокола IGRP компании Cisco. Однако не было попыток обеспечить осмысленные значения для метрик точек назначения Интернета в удаленных автономных системах, которые исследовались через протокол BGP.

Все интерфейсы маршрутизатора пронумерованы, и датаграммы пересылаются через интерфейс, указанный в столбце Индекс ЕСЛИ .

Для протокола IGRP столбец возраста маршрута (Route Age) означает количество секунд, прошедших со времени последнего изменения или проверки маршрута. Строки таблицы маршрутизации, получаемые через этот протокол, должны время от времени реконфигурироваться. Для протокола BGP возраст маршрута отражает стабильность маршрутов в удаленные точки сети.

Каким образом маршрутизаторы получают информацию для строк своих таблиц? Как поддерживать корректность строк таблицы маршрутизации? Каким будет лучший способ для выбора маршрутизатора следующего попадания? Все эти вопросы решает протокол маршрутизации, простейший из которых должен:

■ Анализировать сетевые датаграммы для определения наилучшего пути. Выбирать следующее попадание для каждого из маршрутов.

■ Обеспечивать ручной ввод данных в таблицу маршрутизации.

■ Обеспечивать ручное изменение строк таблицы маршрутизации.

Именно такие операции и выполняет простой маршрутизатор для подразделения компании (см. рис. 8.2). Он может иметь в таблице только две строки — для локальной сети 192.101.64.0 и маршрут по умолчанию для облака (облаками на рисунках принято обозначать сетевые связи через несколько маршрутизаторов. — Прим. пер .).

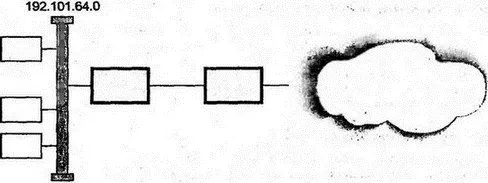

Рис. 8.2.Маршрутизация в подразделении компании

Ручной ввод строк таблицы маршрутизации допустим в небольших сетях, но в сложных, расширяющихся и изменяющихся сетях, имеющих потенциально несколько маршрутов к точке назначения, маршрутизация вручную становится невозможной.
