Так физический уровень и уровень канала данных обеспечивают коммуникационный канал сетевому уровню, который, в свою очередь, предоставляет связность объектам транспортного уровня и т.д.

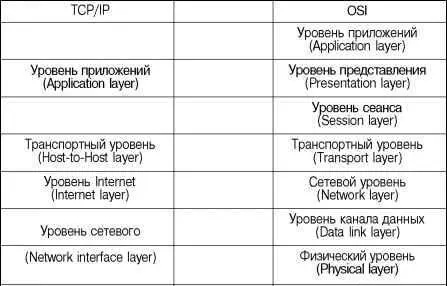

Нетрудно заметить, что модель TCP/IP отличается от модели OSI. На рис. 6.4 показана схема отображения архитектуры TCP/IP на модель OSI. Видно, что соответствие существует для уровня Internet (сетевой уровень) и транспортного уровня. Уровни сеанса, представления и приложений OSI в TCP/IP представлены одним уровнем приложений. Обсуждение соответствия двух моделей носит весьма теоретический характер, поэтому мы перейдем к более ценному для практики обсуждению прекрасно зарекомендовавших себя протоколов Internet.

Рис. 6.4. Соответствие между моделями TCP/IF и OSI

Межсетевой протокол (Internet Protocol, IP) обеспечивает доставку фрагмента данных (датаграммы) от источника к получателю через систему связанных между собой сетей. В протоколе IP отсутствуют функции подтверждения, контроля передачи, сохранения последовательности передаваемых датаграмм и т.д. В этом смысле протокол IP обеспечивает потенциально ненадежную передачу. Надежность и прочие функции, отсутствующие у IP, при необходимости реализуются протоколами верхнего уровня. Например, протокол TCP дополняет IP функциями подтверждения и управления передачей, позволяя приложениям (или протоколам более высокого уровня) рассчитывать на получение упорядоченного потока данных, свободных от ошибок. Эта функциональность может быть реализована и протоколами более высокого уровня, как например это сделано в реализации распределенной файловой системы NFS, традиционно работающей на базе "ненадежного" транспортного протокола UDP. При этом работа NFS в целом является надежной.

В рамках модели OSI протокол IP занимает 3-й уровень и, таким образом, взаимодействует с протоколами управления передачей снизу и транспортными протоколами сверху. В рамках этой модели IP выполняет три основные функции: адресацию, фрагментацию и маршрутизацию данных.

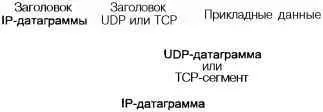

Данные, формат которых понятен протоколу IP, носят название датаграммы (datagram), вид которой приведен на рис. 6.5. Датаграмма состоит из заголовка, содержащего необходимую управляющую информацию для модуля IP, и данных, которые передаются от протоколов верхних уровней и формат которых неизвестен IP. Вообще говоря, термин "датаграмма" обычно используется для описания пакета данных, передаваемого по сети без установления предварительной связи (connectionless).

Рис. 6.5. IP-датаграмма

Протокол IP обрабатывает каждую датаграмму как самостоятельный объект, не зависящий от других передаваемых датаграмм. Для датаграмм неприменимы виртуальные каналы или другие логические тракты передачи.

Модули IP производят передачу датаграммы по направлению к получателю на основании адреса, расположенного в заголовке IP-датаграммы. Выбор пути передачи датаграммы называется маршрутизацией .

В процессе обработки датаграммы протокол IP иногда вынужден выполнять ее фрагментацию . Фрагментация бывает необходима, поскольку путь датаграммы от источника к получателю может пролегать через локальные и территориально-распределенные физические сети различной топологии и архитектуры, использующие различные размеры кадра. Например, кадр FDDI позволяет передавать датаграммы размером до 4470 октетов, в то время как сети Ethernet накладывают ограничение в 1500 октетов.

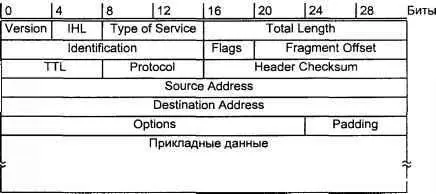

Заголовок IP-датаграммы, позволяющий модулю протокола выполнить необходимую обработку данных, приведен на рис. 6.6.

Рис. 6.6. Заголовок IP-датаграммы

Заголовок занимает как минимум 20 октетов управляющих данных. Поле Versionопределяет версию протокола и ее значение равно 4 (для IPv4). Поле IHL(Internet Header Length) указывает длину заголовка в 32-битных словах. При минимальной длине заголовка в 20 октетов значение IHLбудет равно 5. Это поле также используется для определения смещения, начиная с которого размещаются управляющие данные протоколов верхнего уровня (например, заголовок TCP). Поле Type of Serviceопределяет требуемые характеристики обработки датаграммы и может принимать следующие значения:
