Подобный взгляд на вещи позволяет сделать основной вывод: чтобы доставить данные процессу, их необходимо сначала передать нужному хосту, а затем определенному процессу, который выполняется на этом хосте. Более того — эти две фазы могут выполняться независимо. Таким образом, от коммуникационной инфраструктуры требуется маршрутизация и доставка данных между хостами, а хосты, в свою очередь, обязаны обеспечить доставку нужным процессам.

Основываясь на этом простом соображении, при разработке семейства протоколов взаимодействия логичным было четкое распределение обязанностей между отдельными протоколами, представив их в виде нескольких уровней. Разработчиками было выбрано четыре уровня:

□ Уровень приложений/процессов (Application/process layer)

□ Транспортный уровень (Host-to-host layer)

□ Уровень Internet (Internet layer)

□ Уровень сетевого интерфейса (Network interface layer)

Уровень сетевого интерфейса составляют протоколы, обеспечивающие доступ к физической сети. С помощью этих протоколов осуществляется передача данных между коммуникационными узлами, подключенными к одному и тому же сетевому сегменту (например, сегменту Ethernet или каналу точка-точка). Протоколы этого уровня должны поддерживаться всеми активными устройствами, подключенными к сети (например, мостами). К этому уровню относятся протоколы Ethernet, IEEE802.X, SLIP, PPP и т.д. Протоколы уровня сетевого интерфейса формально не являются частью семейства TCP/IP, однако стандарты Internet определяют, каким образом должна осуществляться передача данных TCP/IP с использованием вышеперечисленных протоколов.

Уровень Internet составляют протоколы, обеспечивающие передачу данных между хостами, подключенными к различным сетям. Одной из функций, которая должна быть реализована протоколами этого уровня, является выбор маршрута следования данных, или маршрутизация . Сетевые элементы, осуществляющие передачу данных из одной сети в другую, получили название шлюзов (gateway). [68] Более точным названием этих устройств является "маршрутизатор" (router). С формальной точки зрения термин "шлюз", применительно к данным устройствам, не совсем верен. Модель OSI определяет шлюз, как устройство, которое может осуществлять функции передачи на всех семи уровнях (подробнее о модели OSI будет рассказано в следующем разделе). Однако в мире UNIX маршрутизаторы почему-то называют шлюзами, и мы будем придерживаться этой терминологии. Шлюз имеет несколько сетевых интерфейсов, подключенных к различным физическим сетям, и его основной задачей является выбор маршрута передачи данных из одного сетевого интерфейса в другой. Основной представитель уровня Internet — протокол IP.

Протоколы транспортного уровня обеспечивают передачу данных между процессами, выполняющихся на разных хостах. Помимо этого транспортные протоколы могут реализовывать дополнительные функции, например, гарантированную доставку, создание виртуального канала и т.д. К транспортному уровню относятся протоколы TCP и UDP.

Наконец, протоколы уровня приложений обеспечивают функционирование прикладных услуг, таких как удаленный терминальный доступ, копирование удаленных файлов, передача почтовых сообщений и т.д. Работу этих приложений обеспечивают протоколы Telnet, File Transfer Protocol (FTP), Simple Mail Transfer Protocol (SMTP) и т.д.

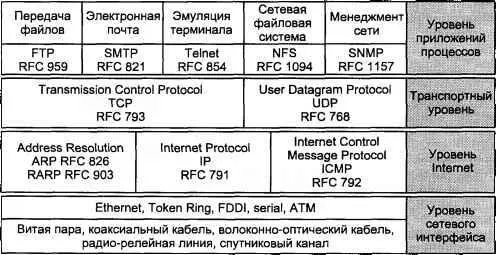

На рис. 6.1 показана иерархическая четырехуровневая модель семейства протоколов TCP/IP. Заметим, что протоколы уровня сетевого интерфейса, фактически не являются частью семейства, поскольку не определены ни стандартами Министерства обороны США, ни стандартами Internet. Вместо этого используются существующие протоколы сети и определяются методы передачи трафика TCP/IP с помощью данной коммуникационной технологии. Например, RFC894 (A Standard for the Transmission of IP Datagrams over Ethernet Networks) определяет формат и процедуру передачи IP-пакетов в сетях Ethernet, a RFC 1577 (Classical IP and ARP over ATM) — в сетях ATM.

Рис. 6.1. Архитектура протоколов TCP/IP

На рис. 6.2 показана базовая коммуникационная схема протоколов TCP/IP. Коммуникационная инфраструктура может состоять из нескольких физических сетей. Для передачи данных в физической сети между подключенными хостами используется некоторый протокол уровня сетевого интерфейса, определенный для данной технологии передачи данных (Ethernet, FDDI, ATM и т.д.). Отдельные сети связаны между собой шлюзами, — устройствами, подключенными одновременно к нескольким сетям и служащими для передачи пакетов данных из одного интерфейса в другой. Выполнение этой функции обеспечивается протоколом IP. Как видно из рисунка, протокол IP выполняется на хостах и шлюзах и в конечном итоге обеспечивает доставку данных от хоста-отправителя к хосту- получателю. За обмен данными между процессами отвечают протоколы транспортного уровня — TCP или UDP. Поскольку работа транспортных протоколов обеспечивает передачу данных между удаленными процессами, протоколы этого уровня должны быть реализованы на хостах. При этом шлюзов для TCP или UDP как бы не существует, поскольку их присутствие и работу полностью скрывает протокол IP. Наконец, процессы также используют некоторый протокол для обмена данными, например Telnet или FTP.
