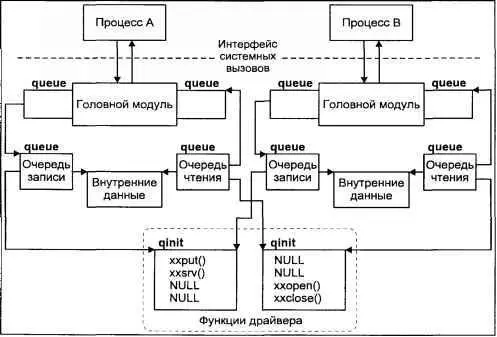

Рис. 5.23. Верхний мультиплексор

Нижний мультиплексор представляет собой драйвер псевдоустройства. Вместо работы с физическим устройством он взаимодействует с несколькими каналами вниз по потоку. Для этого нижний мультиплексор обеспечивает работу с еще одной парой очередей — нижними очередями чтения и записи. Структура streamtabнижнего мультиплексора адресует процедурный интерфейс работы с нижними очередями соответственно полями st_muxrinitи st_muxwinit.

Для работы с мультиплексированными потоками подсистема STREAMS поддерживает четыре команды ioctl(2) :

Создание мультиплексированного потока происходит в два этапа. Поясним этот процесс на примере создания стека протокола IP, поддерживающего работу как с адаптером Ethernet, так и с адаптером FDDI. Для этого необходимо объединить драйвер адаптера Ethernet, драйвер адаптера FDDI и драйвер IP, который является нижним мультиплексором. Процесс должен выполнить следующие действия:

fdenet = open("/dev/le", O_RDWR);

fdfddi = open("/dev/fddi", O_RDWR);

fdip = open("/dev/ip", O_RDWR);

ioctl(fdip, I_LINK, fdenet);

ioctl(fdip, I_LINK, fdfddi);

Сначала процесс создает три независимых потока, адресуемых дескрипторами fdenet, fdfddiи fdip(рис. 5.24, а) Для объединения потоков используется команда I_LINKсистемного вызова ioctl(2) . В результате получается конфигурация, представленная на рис. 5.24, б.

Рис. 5.24. Создание мультиплексированного потока

В результате объединения потоков очереди и процедурный интерфейс головного модуля нижнего потока (в данном случае, потока, подключенного к драйверу Ethernet или FDDI), реализованный самой подсистемой STREAMS, заменяются на нижние очереди и соответствующий процедурный интерфейс мультиплексора. Более детально процесс объединения потока IP и потока Ethernet показан на рис. 5.25.

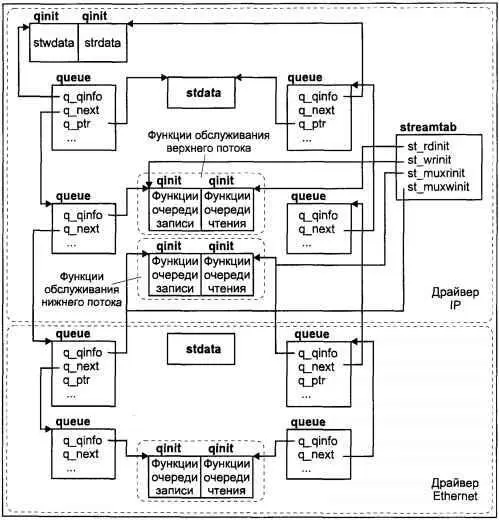

Рис. 5.25. Объединение верхнего и нижнего потоков

Задачей нижнего мультиплексора является хранение информации обо всех подключенных ниже потоках и обеспечение правильной маршрутизации между ними.

Эта глава посвящена внутренней архитектуре подсистемы ввода/вывода, движущей силой которой являются драйверы устройств. Были рассмотрены традиционные типы драйверов, присутствующих в операционной системе UNIX с ранних ее версий, — символьные и блочные драйверы. Важную роль в процессе обмена данными с драйвером играют файловый интерфейс и файловая система.

Во второй части главы была описана архитектура драйверов подсистемы STREAMS, имеющая модульную структуру и позволяющая более изящно осуществить буферизацию данных и управление их передачей. Вопросы, затронутые в этой части, будут также рассмотрены в следующей главе при обсуждении архитектуры сетевого доступа в операционной системы UNIX.

Сегодня изолированный компьютер имеет весьма ограниченную функциональность. Дело даже не в том, что пользователи лишены возможности доступа к обширным информационным и вычислительным ресурсам, расположенным на удаленных системах. Изолированная система не имеет требуемой в настоящее время гибкости и масштабируемости. Возможность обмена данными между рассредоточенными системами открыла новые горизонты для построения распределенных ресурсов, их администрирования и наполнения, начиная от распределенного хранения информации (сетевые файловые системы, файловые архивы, информационные системы с удаленным доступом), и заканчивая сетевой вычислительной средой. UNIX — одна из первых операционных систем, которая обеспечила возможность работы в сети. И в этом одна из причин ее потрясающего успеха и долгожительства.
