Андрей Робачевский - Операционная система UNIX

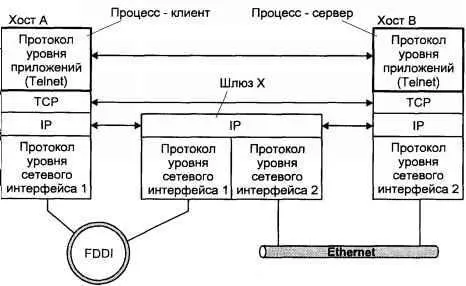

Рис. 6.2. Коммуникационная схема TCP/IP

Для правильного обмена данными каждый коммуникационный узел должен иметь уникальный адрес. На самом деле, как правило, существует несколько уровней адресации. Например, в локальной сети, каждый сетевой интерфейс (первый уровень модели) имеет т.н. MAC-адрес . С помощью этого адреса обеспечивается доставка данных требуемому получателю в физической сети. Для доставки данных IP необходимо адресовать хост-получатель. Для этого используется т.н. IP- или Internet-адрес . Наконец, хост, получивший данные, должен доставить их требуемому процессу. Таким образом, каждый процесс хоста, участвующий в коммуникационном взаимодействии также имеет адрес. Этот адрес получил название номера порта .

Таким образом, для того чтобы однозначно адресовать принимающую сторону, отправитель данных должен указать адреса хоста (IP-адрес) и процесса на этом хосте (номер порта). Он также должен указать, какой протокол транспортного уровня будет использован при обмене данными (номер протокола). Поскольку путь данных может проходить по нескольким физическим сегментам, физический адрес, или MAC-адрес, сетевого интерфейса не имеет смысла и определяется автоматически на каждом этапе пересылки (hop) между шлюзами.

Попробуем вкратце рассмотреть процесс передачи данных от процесса 2000 (номер порта), выполняющегося на хосте А, к процессу 23, выполняющемуся на хосте В. Согласно рис. 6.2 хосты расположены в разных физических сегментах, соединенных шлюзом X. Для этого процесс 2000 передает некоторые данные модулю протокола TCP (допустим, что приложение использует этот транспортный протокол), указывая, что данные необходимо передать процессу 23 хоста В. Модуль TCP, в свою очередь, передает данные модулю IP, указывая при только адрес хоста В. Модуль IP выбирает маршрут и соответствующий ему сетевой интерфейс (если их несколько) и передает последнему данные, указывая шлюз X в качестве промежуточного получателя.

Можно заметить, что наряду с передачей данных, каждый уровень обработки передает последующему некоторую управляющую информацию (IP-адрес, номер порта и т.д.). Эта информация необходима для правильной доставки данных адресату. Поэтому каждый протокол формирует пакет (Protocol Data Unit, PDU), состоящий из данных, переданных модулем верхнего уровня, и заголовка, содержащего управляющую информацию. Эта управляющая информация распознается модулем того же уровня (peer module) удаленного узла и используется для правильной обработки данных и передачи их соответствующему протоколу верхнего уровня.

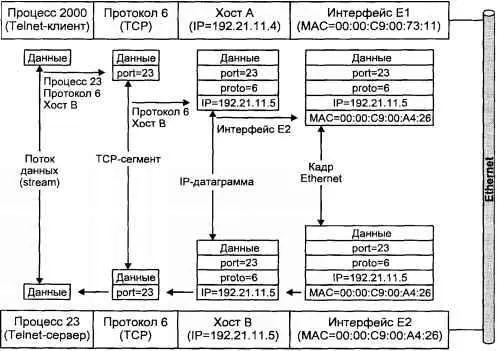

На рис. 6.3 схематически показан процесс обработки данных при их передаче между хостами сети с использованием протоколов TCP/IP. С точки зрения процессов 23 и 2000 между ними существует коммуникационный канал, обеспечивающий надежную и достоверную передачу потока данных, внутреннюю структуру которого определяют сами процессы по предварительной договоренности (например, в соответствии с протоколом Telnet). Модуль TCP хоста А обменивается сегментами данных с парным ему модулем TCP хоста В, не задумываясь о топологии сети или физических интерфейсах. Задача модулей TCP заключается в обеспечении достоверной и последовательной передачи данных между модулями приложений (процессов). TCP не интерпретирует прикладные данные и ему безразлично, передается ли в сегменте фрагмент почтового сообщения, файл или регистрационное имя пользователя. В свою очередь модуль IP хоста А передает данные, полученные от транспортных протоколов, модулю IP хоста В, не заботясь о надежности и последовательности передачи. Он не интерпретирует данные TCP, поскольку его задача — правильно адресовать отправляемую датаграмму. Поэтому модулю IP все равно, передает ли он данные TCP или UDP, управляющие сегменты или инкапсулированные прикладные данные.

Рис. 6.3. Обработка данных в соответствии с протоколами TCP/IP

Работу модулей TCP/IP можно сравнить со сборочным конвейером: каждый участок выполняет определенную для него задачу, полагаясь на качество работы, выполненной на предыдущем этапе.

При знакомстве с семейством протоколов TCP/IP мы отметили уровневую структуру этих протоколов. Каждый из уровней выполняет строго определенную функцию, изолируя в то же время особенности этой обработки и связанные с ней данные от протоколов верхнего уровня. Четкое определение интерфейсов между протоколами соседних уровней позволяет выполнять разработку и реализацию протоколов независимо, не внося изменений в другие модули системы. Характерным примером является интерфейс между протоколом IP и протоколами транспортного уровня TCP и UDP. Хотя последние выполняют различную обработку, их взаимодействие с IP идентично.
