Андрей Робачевский - Операционная система UNIX

Поле Protocolопределяет номер протокола верхнего уровня, которому предназначена датаграмма. Значения этого поля для различных протоколов приведены в RFC 1700 "Assigned numbers", некоторые из них показаны в табл. 6.2.

Таблица 6.2. Некоторые номера протоколов

Завершает третье 32-битное слово заголовка его 16-битная контрольная сумма/поле Header Checksum.

Поля Source Addressи Destination Addressсодержат соответственно адреса источника датаграммы и ее получателя. Это адреса сетевого уровня, или IP-адреса, размер которых составляет 32 бита каждый.

Поле Optionsсодержит различные опции протокола, а поле Paddingслужит для выравнивания заголовка до границы 32-битного слова.

Каждый IP-адрес можно представить состоящим из двух частей: адреса (или идентификатора) сети и адреса хоста в этой сети. Существует пять возможных форматов IP-адреса, отличающихся по числу бит, которые отводятся на адрес сети и адрес хоста. Эти форматы определяют классы адресов , получивших названия от А до D. Определить используемый формат адреса позволяют первые три бита, как это показано на рис. 6.7.

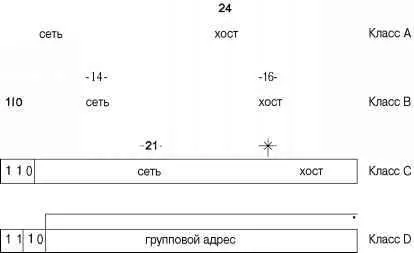

Рис. 6.7. Форматы IP-адресов

Взаимосвязанные сети (internet), должны обеспечивать общее адресное пространство. IP-адрес каждого хоста этих сетей должен быть уникальным. На практике это достигается с использованием иерархии, заложенной в базовый формат адреса. Некий центральный орган отвечает за назначение номеров сетей, следя за их уникальностью, в то время как администраторы отдельных сетей могут назначать номера хостов, также следя за уникальностью этих номеров в рамках собственной сети. В итоге — каждый хост получит уникальный адрес. В случае глобальной сети Internet уникальность адресов также должна выполняться глобально. За назначение адресов сетей отвечает центральная организация IANA, имеющая региональные и национальные представительства. При предоставлении зарегистрированного адреса сети вам гарантируется его уникальность.

Адреса класса А позволяют использовать 7 бит для адресации сети, ограничивая таким образом количество сетей этого класса числом 126 [69] Вообще-то 7 бит позволяют адресовать 128 сетей, но адреса сетей 0 и 127 являются зарезервированными. Это же правило для адреса сети, состоящего из всех нулей или всех единиц (в двоичном виде), справедливо и для остальных классов. . Этот формат адреса напоминает формат, используемый в предтече современной глобальной сети Internet — сети ARPANET. В те времена мало кто мог предвидеть столь бурное развитие этих технологий и число 126 не казалось малым.

Число уникальных сетей класса В значительно больше — 16 382, поскольку адрес сети состоит из 14 бит. Однако сегодня и этого недостаточно — поэтому адреса сетей этого класса больше не предоставляются. [70] Конечно, в изолированной сети (или сетях), не имеющей выхода в глобальную сеть Internet, вы вольны использовать адреса любого класса.

В настоящее время выделяются сети класса С. Сетей такого класса в Internet может быть не более 2 097 150. Но и это число сегодня нельзя назвать большим. При этом в каждой сети класса С может находиться не более 254 хостов.

Популярность локальных сетей в середине 80-х годов и стремительный рост числа пользователей Internet в последнее десятилетие привели к значительному "истощению" адресного пространства. Дело в том, что если ваша организация использует только четыре адреса сети класса С, то остальные 250 адресов "потеряны" для сообщества Internet и использоваться не могут. Для более эффективного распределения адресного пространства была предложена дополнительная иерархия IP-адреса. Теперь адрес хоста может в свою очередь быть разделен на две части — адрес подсети (subnetwork) и адрес хоста в подсети.

Заметим, что подсети по-прежнему являются отдельными сетями для протокола IP, требующими наличия маршрутизатора для передачи датаграмм из одной подсети в другую.

Для определения фактической границы между адресом подсети и хоста используется маска сети , представляющая собой 32-битное число, маскирующее единицами (в двоичном виде) номера сети и подсети и содержащее нули в позициях номера хоста. Модуль протокола IP производит логическую операцию "И" между маской и конкретным адресом, и таким образом определяет, предназначена ли эта датаграмма данному хосту (для модуля протокола хоста), или датаграмма адресована непосредственно подключенной подсети, или ее необходимо передать другому шлюзу для последующей доставки. Использование маски сети показано на рис. 6.8.
