В качестве иллюстрации использования псевдотерминала, рассмотрим схему работы в режиме командной строки пользователя, находящегося на некоторой удаленной системе в сети.

Пользователь удаленной системы запускает программу удаленного доступа rlogin(1) , которая формирует запрос и передает его по сети на требуемый компьютер. Там этот запрос доставляется серверу удаленного доступа rlogind(1) , который (после надлежащей проверки) запускает программу login(1) . При этом стандартные потоки ввода, вывода и вывода ошибок программы login(1) связываются не с терминальным файлом, как в случае входа в систему с помощью сервера getty(1M) , а с подчиненным устройством псевдотерминала. Основное же устройство оказывается связанным с сервером rlogind(1) . Программа login(1) запрашивает имя пользователя и его пароль точно так же, как она это делает при входе через getty(1M) . Более того, login(1) и "не представляет", что на самом деле работает с эмулятором терминала, а не с традиционной терминальной линией. Весь ввод login(1) поступает серверу rlogind(1) и затем передается по сети клиентской части rlogin(1) на удаленном компьютере. Далее работа ничем не отличается от работы локального пользователя, подключенного к системе с помощью обыкновенного терминала или консоли. Если имя пользователя и пароль были введены правильно, программа login(1) запустит требуемый командный интерпретатор (login shell), который также не заметит подмены. Действительно, по всем характеристикам терминал будет неотличим от традиционной последовательной линии, включая различные установки и генерацию сигналов при нажатии определенных клавиш клавиатуры. Следует, правда, оговориться, что поскольку псевдотерминал не является "полноценным" терминальным устройством, часть установок для него не имеют смысла (например, скорость передачи, четность и т.д.) и просто игнорируются.

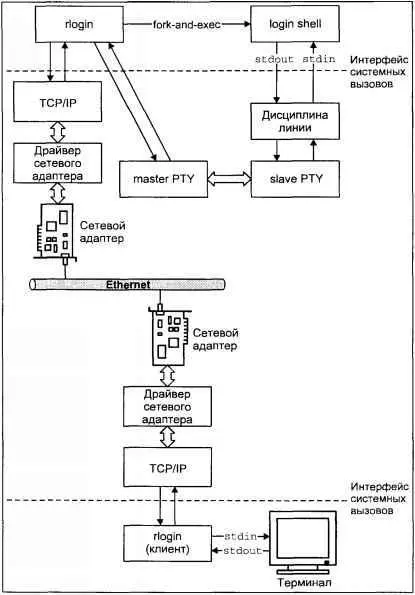

На рис. 5.12 приведена схема работы удаленного пользователя в системе с использованием псевдотерминала.

Рис. 5.12. Архитектура удаленного доступа с использованием псевдотерминала

Архитектура подсистемы потокового ввода/вывода STREAMS впервые была описана в статье Ритчи "Потоковая система ввода/вывода" (Ritchie, D.M., "A Stream Input-Output System", AT&T Bell Laboratories Technical Journal, Vol. 63, No. 8, Oct. 1984) в 1984 году. Двумя годами позднее эта система была реализована в коммерческой версии UNIX SVR3.

Поводом для создания новой архитектуры ввода/вывода послужили несколько обстоятельств.

Традиционная система ввода/вывода, ориентированная на посимвольную передачу данных и рассмотренная ранее в этой главе, была изначально предназначена для работы с ограниченным числом низкоскоростных асинхронных терминальных устройств. Операционная система взаимодействует с такими устройствами (через точки входа в драйвер) на достаточно высоком уровне, возлагая основную обработку данных на драйвер. При этом только часть кода драйвера аппаратно зависима. Остальная обработка может являться однотипной для широкого спектра периферийного оборудования. По мере роста числа поддерживаемых операционной системой устройств использование стандартной архитектуры подсистемы ввода/вывода приводило к существенным накладным расходам, в частности, к неоправданному дублированию кода в ядре UNIX.

Другой побудительной причиной для разработки новой подсистемы ввода/вывода явилось отсутствие стандартного механизма буферизации данных для символьных устройств. По мере увеличения скоростей передачи, посимвольная обработка и передача стала неэффективной. Поэтому был разработан ряд подходов для обеспечения буферизации, например использование механизма, основанного на структуре clist, рассмотренного нами ранее. Однако такие схемы, по-прежнему обладая невысокой производительностью, по существу возлагают буферизацию данных на драйвер, что приводит к неэффективному распределению памяти.

Наконец, необходимость поддержки сетевых протоколов, большинство из которых имеют уровневую организацию, требует соответствующей архитектуры подсистемы ввода/вывода. Передача сетевых данных производится в виде пакетов или сообщений, при этом каждый уровень сетевого протокола производит определенную обработку и передает их другому уровню. Каждый уровень имеет стандартные интерфейсы взаимодействия с другими (верхним и нижним уровнями) и при этом может работать с различными протоколами верхнего и нижнего уровней. Например, протокол IP (уровень 3 модели OSI) [56] Модель OSI иерархии сетевых протоколов, предложенная Международной организацией по стандартам (ISO), включает определение функциональности для 7 уровней. Различные семейства протоколов, например TCP/IP или SNA, имеют то или иное отображение на эту модель. Эти вопросы рассмотрены в главе 6. может поддерживать работу нескольких протоколов верхнего уровня: TCP и UDP. На нижнем уровне протокол IP также взаимодействует с несколькими протоколами, обеспечивая передачу данных через различные сетевые интерфейсы (например, Ethernet, Token Ring или последовательный канал). Такая организация сетевых протоколов предполагает иерархическую структуру подсистемы ввода/вывода, когда драйверы являются объединением независимых модулей.
