Подсистема STREAMS в большой степени призвана решить эти задачи. Она предоставляет интерфейс обмена данными, основанный на сообщениях, и обеспечивает стандартные механизмы буферизации, управления потоком данных и различную приоритетность обработки. В STREAMS дублирование кода сводится к минимуму, поскольку однотипные функции обработки реализованы в независимых модулях, которые могут быть использованы различными драйверами. Сам драйвер обеспечивает требуемую функциональность, связывая в цепочку один или несколько модулей, подобно тому как программный канал позволяет получить новое качество обработки, связав несколько независимых утилит.

Сегодня подсистема STREAMS поддерживается большинством производителей операционных систем UNIX и является основным способом реализации сетевых драйверов и модулей протоколов. Использование STREAMS охватывает и другие устройства, например терминальные драйверы в UNIX SVR4.

Подсистема STREAMS обеспечивает создание потоков — полнодуплексных каналов между прикладным процессом и драйвером устройства [57] Потоковый драйвер (драйвер STREAMS) имеет архитектуру, отличную от архитектуры драйверов символьных устройств, рассмотренных ранее. . С другой стороны, архитектура STREAMS определяет интерфейсы и набор правил, необходимых для взаимодействия различных частей этой системы и для разработки модульных драйверов, обеспечивающих такое взаимодействие и обработку.

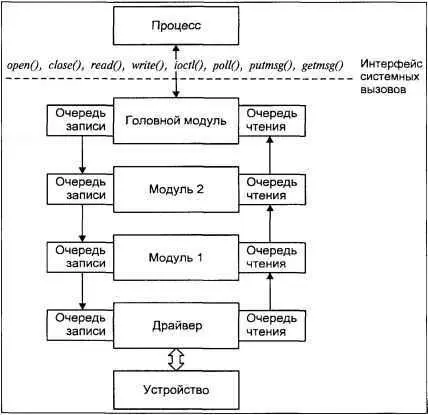

На рис. 5.13 показана общая архитектура коммуникационного канала между процессом и драйвером STREAMS. Сам поток полностью располагается в пространстве ядра, соответственно и все функции обработки данных выполняются в системном контексте. Типичный поток состоит из головного модуля, драйвера и, возможно, одного или более модулей. Головной модуль взаимодействует с прикладными процессами через интерфейс системных вызовов. Драйвер, замыкающий поток, взаимодействует непосредственно с физическим устройством или псевдоустройством, в качестве которого может выступать другой поток. Модули выполняют промежуточную обработку данных.

Рис. 5.13. Базовая архитектура потока

Процесс взаимодействует с потоком, используя стандартные системные вызовы open(2) , close(2) , read(2) , write(2) и ioctl(2) . Дополнительные функции работы с потоками включают poll(2) , putmsg(2) и getmsg(2) . Передача данных по потоку осуществляется в виде сообщений, содержащих данные, тип сообщения и управляющую информацию. Для передачи данных каждый модуль, включая головной модуль и сам драйвер, имеет две очереди — очередь чтения (read queue) и очередь записи (write queue). Каждый модуль обеспечивает необходимую обработку данных и передает их в очередь следующего модуля. При этом передача в очередь записи осуществляется вниз по потоку (downstream), а в очередь чтения — вверх по потоку (upstream). Например, на рис. 5.13 из очереди записи модуля 2 сообщение может быть передано в очередь записи модуля 1, но не наоборот. В свою очередь сообщение из очереди чтения модуля 2 передается в очередь чтения головного модуля, который далее передает данные процессу в ответ на системный вызов read(2) . Когда процесс выполняет системный вызов write(2) , данные передаются головному модулю и далее вниз по потоку.

Сообщения также могут передаваться в парную очередь . Другими словами, из очереди записи модуля 1 сообщение может быть направлено в очередь чтения того же модуля, а затем, при необходимости, передано вверх по потоку. При этом модулю нет необходимости знать, какой части потока принадлежит следующая очередь — головному или промежуточному модулю, или драйверу. Такой подход позволяет производить разработку модулей независимо друг от друга и использовать их затем в различных комбинациях и в различных потоках.

Подсистема STREAMS обеспечивает возможность такой комбинации благодаря механизму динамического встраивания (push) модуля в поток. Встраивание модуля возможно непосредственно после головного модуля. При этом будут установлены связи между соответствующими очередями встраиваемого модуля, головного модуля и модулей вниз по потоку. После этого встроенный модуль будет производить определенную обработку проходящих данных, тем самым изменяя изначальную функциональность потока. При необходимости модуль может быть извлечен (pop) из потока.
