Андрей Робачевский - Операционная система UNIX

Модуль должен иметь функцию xx put()для каждой очереди. Функция xx service()может не существовать, в этом случае xx put()не имеет возможности отложить передачу сообщения и должна передать его немедленно, даже если очередь следующего модуля переполнена. Таким образом модули, не имеющие процедур xx service(), не обладают возможностью управления потоком данных. Эти аспекты мы подробнее рассмотрим в следующих разделах.

Оставшиеся поля структуры qinit:

В подсистеме STREAMS все данные передаются в виде сообщений . С помощью сообщений передаются данные от приложений к драйверу и обратно. Сообщения используются для взаимодействия модулей между собой. Модули могут также генерировать сообщения для уведомления прикладного процесса или друг друга о возникновении ошибок или непредвиденных ситуаций. Таким образом, сообщения являются единственным способом передачи информации между различными компонентами потока и потому занимают ключевое место в подсистеме STREAMS.

Сообщение описывается двумя структурами данных: заголовком сообщения msgb(message block) и заголовком блока данных datab(data block). Обе эти структуры адресуют буфер данных, где находятся фактические данные сообщения.

Заголовок сообщения msgbимеет следующие поля:

Заголовок блока данных databиспользуется для описания буфера и имеет следующие поля:

Использование этих структур данных для формирования очереди сообщений и сообщений, состоящих из нескольких частей, показано на рис. 5.17.

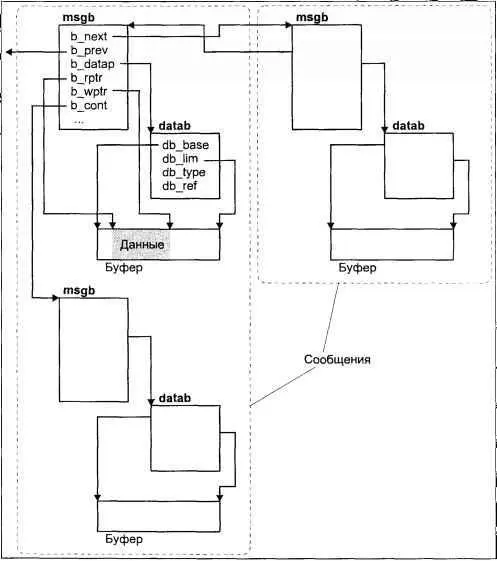

Рис. 5.17. Сообщения STREAMS

Поле b_contзаголовка сообщения позволяет объединять несколько блоков данных в одно сообщение. Эта возможность особенно полезна при использовании подсистемы STREAMS для реализации сетевых протоколов. Сетевые протоколы имеют уровневую организацию. По мере передачи данных вниз по потоку, каждый последующий модуль (реализующий протокол определенного уровня) добавляет собственную управляющую информацию. Поскольку протоколы верхнего уровня не имеют представления об архитектуре нижних, невозможно заранее зарезервировать необходимую память под сообщение. Вместо того чтобы изменять размер буфера данных сообщения, модуль может добавлять управляющую информацию в виде отдельных частей, связывая их с помощью указателя b_cont. Этот процесс, получивший название инкапсуляции данных , графически представлен на рис. 5.18.

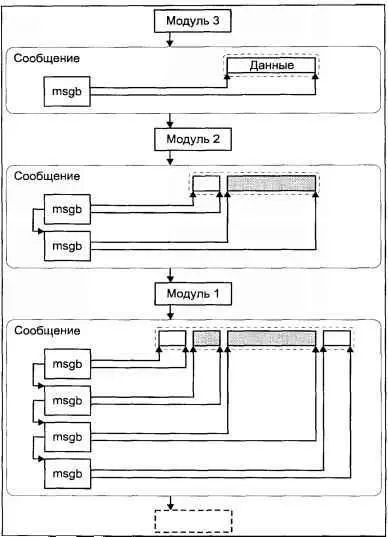

Рис. 5.18. Инкапсуляция данных с использованием составных сообщений

Поле db_refзаголовка блока данных позволяет нескольким заголовкам сообщения совместно использовать один и тот же буфер. При этом происходит виртуальное копирование сообщения, каждая копия которого может обрабатываться отдельно. Как правило, такой буфер используется совместно только для чтения, хотя сама подсистема STREAMS не накладывает никаких ограничений, возлагая всю ответственность за обработку данных на модули потока.
