Андрей Робачевский - Операционная система UNIX

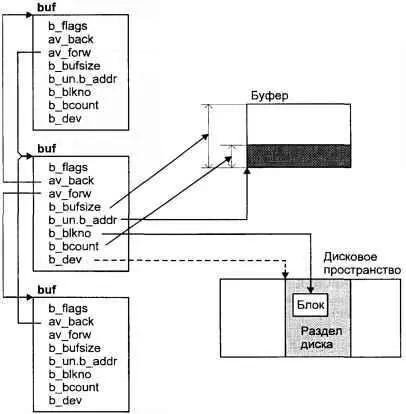

Рис. 5.7. Обмен данными с блочным устройством (диском)

Ядро адресует дисковый блок, указывая vnode и смещение. Если доступ осуществляется к специальному файлу устройства, то смещение является физическим, отсчитываемым от начала устройства. Например, если специальный файл устройства /dev/dsk/c0t0d0s1обеспечивает доступ ко второму разделу жесткого диска, то смещение будет отсчитываться от начала этого раздела. Если vnode представляет обычный файл, то смещение является логическим, отсчитываемым от начала файла.

Таким образом, блок устройства, содержащего файловую систему, может быть адресован двумя способами — либо через обычный файл и логическое смещение, либо через специальный файл устройства и физическое смещение на этом устройстве. Это, в свою очередь, может привести к различной идентификации одного и того же блока и, как следствие, двум различным копиям блока в памяти. Результатом такого несоответствия может стать потеря или нарушение целостности данных. Поэтому непосредственный доступ к специальному файлу такого устройства возможен только при размонтированной файловой системе.

Поскольку каждый дисковый блок связан с каким-либо файлом и соответственно с его vnode, а его образ в памяти — с физическими страницами, которые также связаны с vnode (через структуры описания физической памяти — pageв SVR4, pfdatв SVR3), все операции ввода/вывода связаны с подкачкой и сохранением страниц и идентифицируются vnode.

Символьные устройства представляют собой значительную часть периферийного оборудования системы, включая терминалы, манипуляторы (например, мышь), клавиатуру и локальные принтеры. Основное отличие этих устройств от блочных заключается в том, что они, как правило, передают небольшие объемы данных.

Обмен данными с символьными устройствами происходит непосредственно через драйвер, минуя буферный кэш. При этом данные обычно копируются в драйвер из адресного пространства процесса, запросившего операцию ввода/вывода.

Если процесс сделал системный вызов ввода/вывода, например, read(2) или write(2) со специальным файлом символьного устройства, запрос направляется в файловую подсистему. Поскольку доступ к устройству обслуживается файловой системой specfs, рассмотренной ранее, в ответ на выполнение системного вызова процесса ядро выполняет вызов функции spec_read()или spec_write()соответственно для read(2) или write(2) . Действия функций spec_read()и spec_write()похожи. Обе проверяют тип vnode и определяют, что устройство является символьным. После этого с помощью коммутатора ядро выбирает соответствующую точку входа драйвера, используя старший номер, хранящийся в поле v_rdevvnode, и вызывает эту функцию (соответственно xx read()или xx write()), передавая ей в качестве параметров старший и младший номера, ряд дополнительных параметров, зависящих от конкретного вызова, а также явно или неявно адресует область копирования данных в адресном пространстве процесса [54] Несколько иная схема применяется для драйверов подсистемы STREAMS, которые также имеют символьный интерфейс доступа. Эти драйверы будут рассматриваться в данной главе в разделе "Подсистема STREAMS". .

Символьные драйверы обеспечивают доступ не только к символьным устройствам, например, к адаптеру последовательного или параллельного портов, манипулятору "мышь", монитору или терминалам. Часть символьных драйверов служит в качестве интерфейса доступа низкого уровня к блочным устройствам, таким как диски или накопители на магнитных лентах.

Большинство таких драйверов отличаются от соответствующих им драйверов блочных устройств характером выполнения операций ввода/вывода. В то время как драйверы блочных устройств производят обмен данными с буферным кэшем, драйверы доступа низкого уровня обеспечивают обмен данных непосредственно с адресным пространством процесса. Отсутствие посредника в виде буферного кэша устраняет необходимость в совершении дополнительных операций копирования (драйвер — буферный кэш — буфер процесса), но в то же время лишает процесс услуг кэширования данных, предоставляемых операционной системой.

Интерфейс доступа низкого уровня используется многими системными утилитами обслуживания файловой системы, например, fsck(1M) , а также рядом приложений, работающих с накопителями на магнитной ленте, например tar(1) или cpio(1) . Этот интерфейс используется некоторыми приложениями, например СУБД, которые самостоятельно обеспечивают оптимизированные механизмы кэширования данных на уровне задачи.
