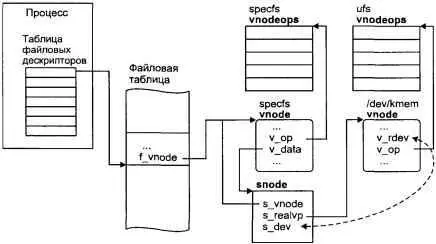

Рис. 5.4. Связь процесса с файлом /dev/kmem после его открытия

Однако изложенная схема является неполной и имеет ряд существенных недостатков. Дело в том, что драйвер конкретного устройства может адресоваться несколькими специальными файлами устройств, возможно, расположенными в различных физических файловых системах. В этом случае ядро бессильно определить фактическое число связей прикладных процессов с данным устройством, что может потребоваться, например, при вызове функции xx close(), когда все процессы закончили работу с устройством.

Для решения этой проблемы файловая система specfs предусматривает наличие дополнительного snode, позволяющего контролировать доступ к конкретному устройству. Этот объект, получивший название общего snode (common snode), является единственным интерфейсом доступа к драйверу устройства. Для каждого устройства (драйвера устройства) существует единственный common snode, который создается при первом доступе к устройству. Каждый специальный файл устройства, в свою очередь, имеет собственный snode в файловой системе specfs и соответствующий ему vnode, а также inode физической файловой системы, где расположен специальный файл устройства, и соответствующий ему vnode.

Для связи всех этих индексных дескрипторов между собой snode имеет два поля: s_commonvp, указывающее на common snode, и s_realvp, указывающее на vnode специального файла устройства файловой системы, где расположен последний.

Использование тех или иных vnode и связанных с ними inode или snode зависит от конкретных операций, выполняемых процессом с устройством. Большинство из этих операций не зависят от имени специального файла устройства и, соответственно, от реальной файловой системы, в которой он расположен. Эти операции выполняются через vnode, соответствующий common snode. Однако существует ряд операций, выполнение которых зависит от конкретного специального файла устройства, через который процесс взаимодействует с драйвером. Примером может служить проверка прав доступа при открытии специального файла устройства, которые расположены в vnode/inode реальной файловой системы. В этом случае используется vnode соответствующего специального файла устройства.

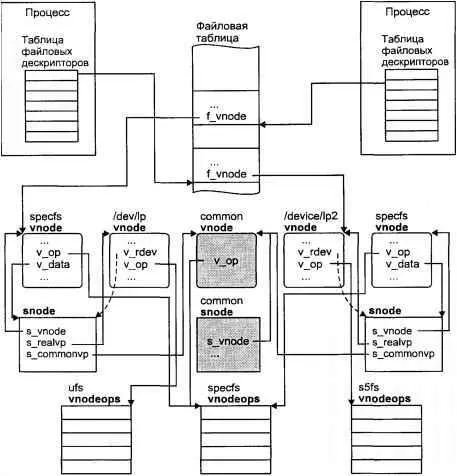

Схема описанной архитектуры приведена на рис. 5.5.

Рис. 5.5. Доступ к устройству через различные специальные файлы

Как уже обсуждалось, старший номер устройства адресует драйвер, в то время как младший номер интерпретируется самим драйвером и может использоваться для различных целей. Например, используя различные младшие номера, процесс может получить доступ к разным разделам жесткого диска, обслуживаемого одним драйвером.

Во многих случаях использование различных младших номеров позволяет нескольким процессам осуществлять одновременную независимую работу с устройством (или псевдоустройством). Каждый младший номер при этом соответствует логическому драйверу, поддерживающему собственные структуры данных при работе с конкретным процессом. Типичным примером могут служить псевдотерминалы. В таких случаях процессу требуется получить доступ к устройству, при этом его не интересует его младший номер, поскольку различие в младших номерах не отражает различие в функциональности. Типичным примером являются сетевые протоколы, чаще всего реализованные в виде соответствующих драйверов. Сетевые соединения, основанные на одном и том же протоколе (и, следовательно, работающие с одним и тем же драйвером), используют различные младшие номера для доступа к драйверу. Это позволяет драйверу обеспечивать обработку нескольких сетевых соединений, для каждого из которых поддерживаются собственные структуры данных. Если процессу необходимо установить сетевую связь, ему безразлично, какой младший номер будет у драйвера, главное, чтобы он еще не использовался.

Возможным сценарием доступа к такому устройству может являться перебор различных младших номеров (соответствующих специальных файлов), пока операция open()не завершится успешно. Это будет гарантировать, что процесс получил в свое распоряжение отдельное логическое устройство. Другой сценарий возлагает всю работу по поиску неиспользуемого младшего номера устройства на специальные драйверы, получившие названия клонов . [53] Clone (англ.) — размножаться.
