*(buffer+11) = 0x00;

*(buffer+12) = 0x04; /* данные длиной в 4 байта */

*(buffer+13) = 0x00; /* установить наивысший приоритет */

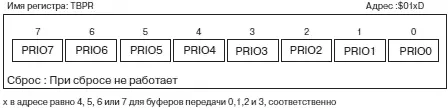

Так как имеется три передающих буфера, модуль msCAN12 должен иметь некоторые средства, чтобы передавать записанную в них информацию в порядке, определяемом ее важностью. Упорядочение трех буферов осуществляется с помощью регистра приоритета буферов передачи (рис. 9.11). Регистр приоритета буферов передачи, также как и 13-байтовый буфер, связан с каждым из передающих буферов. Контроллер msCAN12 оценивает значение приоритета для трех передавших буферных регистров, и определяет порядок передачи информации из каждого регистра. Чем меньше значение, записанное в регистре приоритета, тем выше приоритет, соответствующего буфера. В случаях, когда значения приоритетов равны, буфер с самым низким индексом получает наиболее высокий приоритет.

Рис. 9.11.Регистр приоритета передающего буфера msCAN12. Этот регистр используется, чтобы ранжировать порядок передачи сообщений из этого буфера.

Рассмотрим теперь три специальных регистра передающего модуля: регистр флагов CTFLG передатчика, регистр управления передатчика CTCR и регистр счетчика ошибок CTXERR. Формат регистра CTFLG показан на рис. 9.12. Биты 2, 1 и 0 являются флагами пустого буфера передачи, которые указывают, пуст или заполнен соответствующий буфер передачи. Логическая 1 указывает, что данный буфер передачи пуст и готов к новому использованию. Мы должны очистить этот флаг (записать 1 в соответствующий бит) после загрузки передающего буфера. Флаг также устанавливается в случае успешного выполнения запроса на аварийное прекращение работы передатчика. Биты 7 и 3 этого регистра не используются.

Рис. 9.12.Формат регистра CTFLG

Биты от 6 до 4 представляют собой флаги аварийного прекращения работы, показывающие, что выполнен запрос на аварийное прекращение работы. Логическая 1 показывает, что данное сообщение не было прервано; логический 0 свидетельствует, что сообщение было успешно прервано. Флаги запроса аварийного прекращения работы автоматически очищаются, когда сбрасываются флаги пустого буфера передачи.

Запрос на аварийное прекращение работы может быть сделан при изменении состояния регистра другого модуля передачи, названного регистром управления передатчиком CTCR. Формат регистра CTCR показан на рис. 9.13. В этом регистре также не используются биты 7 и 3. Программист может разработать программу, позволяющую запросить аварийное прекращение передачи с помощью битов 4, 5 и 6 этого регистра. Логический 0 соответствует отсутствию запроса, а логическая 1 показывает, что появился запрос. Когда сообщение успешно прерывается, соответствующий флаг TXE и флаг ABTAK устанавливается в CTFLG. Программист не может непосредственно очистить биты ABTRQ, но они очищаются при установке соответствующих TXE флагов в регистре CTFLG.

Рис. 9.13.Формат регистра управления передатчиком msCAN12

Биты 2, 1 и 0 — это флаги разрешения на локальное прерывание, связанные с флагами пустого буфера в регистре CTFLG. Логическая 1 указывает, что соответствующий буфер передачи пуст (установлен флаг TXE в регистре CTFLG), вызвано прерывание из-за пустого передающего буфера. Логический нуль выключает систему прерывания.

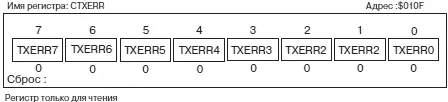

Последним регистром, связанным с подсистемой передатчика модуля msCAN12, является регистр счетчика ошибок CTXERR. Как показывает его название, этот регистр подсчитывает число ошибок передачи. Когда контроллер msCAN12 находится в спящем режиме или в режиме программного сброса, регистр счетчика ошибок доступен только для чтения. Формат регистра счетчика ошибок показан на рис. 9.14.

Рис. 9.14.Счетчик ошибок передачи msCAN

Подсистема приемника.Приемный модуль контролера msCAN12 состоит из двух 13-байтовых буферов, восьми регистров идентификаторов приема CIDAR0…CIDAR7, восьми маскируемых фильтров идентификаторов приема CIDMR0…CIDMR7, регистра флагов приемника CRFLG, регистра разрешения прерываний приемника CRIER, регистра управления идентификаторами приема CIDAC и одного счетчика ошибок приемника CRXERR. В этом разделе, мы рассмотрим каждый из этих компонентов приемного модуля msCAN12.
