• Стоимость:Не следует думать, что разработка собственного ОСРВ может принести вам большую экономию, поскольку стоимость программ в 5 000 долларов может показаться слишком высокой. Однако при создании собственной программы ваши трудозатраты могут стоить не меньше.

Какой бы путь вы не выбрали, вам будут полезны некоторые рекомендации следующего раздела, которым необходимо следовать при разработке ОСРВ.

Мы приводим здесь краткое описание шагов, необходимых для создания реализации выполнения операционной системы в режиме реального времени ОСРВ:

1. Полностью понять все системные требования. Определить, действительно ли вам требуется ОСРВ. Если вы разрабатываете простой алгоритм управления, то вас может удовлетворить обычная последовательная программа; ОСРВ необходима только тогда, когда ваша прикладная программа должна управлять целым рядом событий.

2. Определить соответствующий алгоритм планирования, который целесообразно использовать для управления задачами. Не забудьте, каждый из них не лучше другого. Вы, как разработчик системы, задание должны найти алгоритм планирования, наиболее удовлетворяющий применению.

3. Разделить вашу систему на независимые задачи.

4. Выполнить операционную систему, основная функция которой заключается в планировании и управлении задачами.

5. Написать код задач. Убедитесь, что задачи не конкурируют за одни и те же участки памяти и что они не зависят друг от друга. Убедитесь также, что реализация задачи соответствует принятому алгоритму планирования.

6. Если вы разрабатываете систему с передним планом и фоновыми задачами, разработайте сначала фоновую, а затем приоритетную часть.

7. И что важнее всего, проверяйте, проверяйте и проверяйте! Используйте звуковые методики испытаний, которые были обсуждены в главе 2.

В этом разделе мы обсудим различные операционные системы в режиме реального времени. Мы начнем с базовой системы циклического опроса, а затем рассмотрим систему циклического опроса с прерываниями. Затем мы опишем аппаратный имитатор, предназначенный для разработки и проверки более сложных алгоритмов планирования.

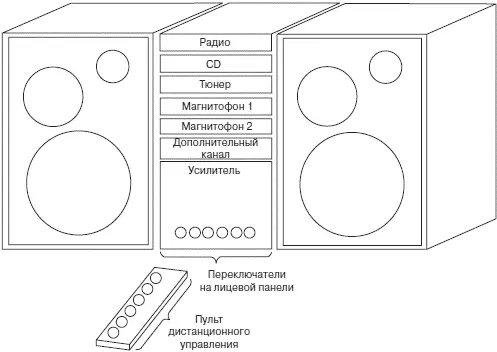

Мы исследуем здесь базовую систему циклического опроса, используемую для управления стереоусилителем. Мы рассматривали уже такой усилитель в главе 2, когда обсуждали проектирование систем и затем в данной главе в качестве примера системы циклического опроса. На рис. 8.18 представлен общий вид системы усилителя. Шесть переключателей на передней панели блока или на пульте дистанционного управления используются, чтобы выбрать один из шести источников звукового сигнала. На усилитель в любой момент времени подается сигнал только с одного источника.

Рис. 8.18.Краткий обзор усилителя

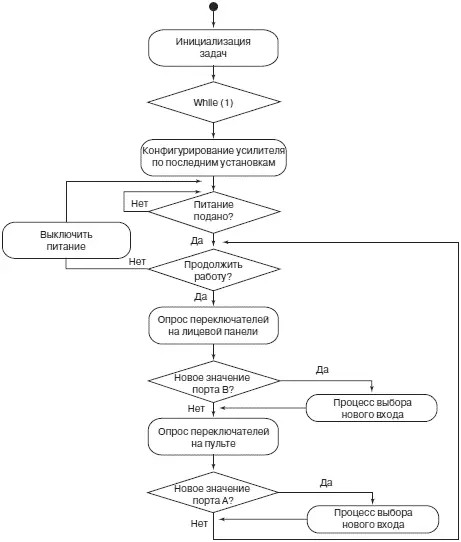

Приведенный код, который используется, чтобы управлять усилителем, состоит из кода инициализации и цикла опроса. Цикл опроса непрерывно проверяет изменение в состоянии переключателей на лицевой панели блока (PORTB) или дистанционном управлении (PORTA). Алгоритм управления UML приведен на рис. 8.19.

Рис. 8.19.Алгоритм программы UML для усилителя

//file name: ampl2.с

//function: program provides control of amplifier

//target controller: Motorola 68HC912B32 evaluation board (EVB)

// - 32K Flash EEPROM available at $8000

// - Compiler options:

// - Program Memory: 0x8000

// - DataMemory: 0x0800

// - Stack Pointer: 0x09FF

//

// Эта программа обеспечивает управление звуковым усилителем.

// Усилитель может принимать звуковой сигнал от ряда

// источников. Пользователь может выбирать источник сигнала

// для усиления с помощью переключателей на лицевой панели

// (связанных с портом B), либо переключателей на пульте

// дистанционного управления (связанных с портом A). Процессор

// управляет светодиодами на передней панели(связанными с портом P)

// и показывающими активный источник сигнала и включает реле(связанные

// с портом T), подсоединяющие один из источников сигнала к усилителю
