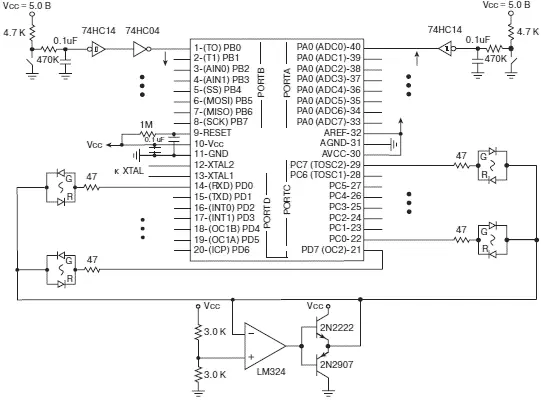

Рис. 2.5.Функциональная схема имитатора для тестирования программы стереоусилителя

Теория. Заключительным этапом метода структурного проектирования является определение критериев, по которым можно будет сделать вывод, что устройство удовлетворяет поставленным техническим требованиям. Это предполагает разработку стратегии верификации, отладки и тестирования разработанного устройства. Программа верификации — это не одно и тоже, что программа тестирования. Тем не менее, тестирование — это значительная часть процесса верификации. Для того, чтобы правильно испытать систему, разрабатывается специальная программа тестирования, которая позволяет полностью проверить режимы работы прибора и их соответствие техническим требованиям. Основной задачей является выявить и зафиксировать имеющиеся ошибки, и очень важно убедиться, что проект соответствует планируемому поведению.

Ошибки в проекте могут быть различной породы. Мы кратко рассмотрим их в порядке возрастания неприятностей от них.

Самыми простыми для устранения являются синтаксические ошибки. Эти ошибки выявляет компилятор в процессе обработки исходного текста программы. Компилятор выдает сообщения двух типов: предупреждения («Warning») и ошибки («Error»). Предупреждения выдаются компилятором в тех случаях, когда компилятору «кажется», что некоторые конструкции программы неудачны. При этих ошибках код на выходе компилятора получается. Несмотря на то, что код будет образован, Вы должны будете принять решение по поводу исправления или нет этих мест в программе. Ошибки с сообщением «Error» не позволят Вам создать файл загрузочного модуля, поэтому Вам придется заняться их немедленным устранением. При этом следует знать, что всего лишь одна синтаксическая ошибка может вызвать генерацию сразу нескольких сообщений об ошибках.

Ошибки исполнения в реальном времени можно выявить только в процессе выполнения программы. Они обычно приводят к разрушению алгоритма управления. Например, если Вы при написании текста программы для выполнения задержки на 3 мс неправильно посчитали число отсчетов внутреннего генератора тактирования, то программа будет успешно исполняться, но задержка будет не соответствовать 3 мс. Ошибки исполнения в реальном времени достаточно сложно выявляются. Составление специальной методики тестирования поможет Вам выявить подобные неисправности.

Наиболее неприятный тип ошибок — это неправильные начальные условия для составления программы. В этом случае может получиться, что программа полностью удовлетворяет требованиям, но сами технические требования неправильные. Никакие маленькие коррекции не исправят положения дел. Вот почему мы обязательно должны затратить так много времени на разбор и выработку всех условий работы устройства.

Всеобъемлющее тестирование может использовать технику сверху вниз, когда сначала исследуется общее поведение системы, а затем детали поведения в отдельных режимах. А может наоборот, снизу вверх, когда тестирование начинается с проверки правильного функционирования драйверов периферии. Иногда используется смешанная техника. В любом случае, методика тестирования определяется конкретным проектом. Хороший тест проверяет также живучесть (робастность) программного обеспечения. Под живучестью понимают ситуацию. При которой на вход системы могут поступить не предполагаемые комбинации сигналов, и при этом программное обеспечение должно оставаться работоспособным и формировать сигналы управления, по крайней мере, не создающие аварийной ситуации для исполнительных устройств.

Применение. В процессе тестирования контроллера стереоусилителя были выявлены ситуации, которые не были предусмотрены начальными установками на проектирование программы. Например, если пользователь выбрал устройство для воспроизведения, то предыдущее устройство отключается от входа усилителя, а следующее выбранное подключается. При этом не подумали, а что следует делать контроллеру, если пользователь с пульта управления выбрал то же устройство, которое уже подключено. Контроллер в соответствие со сценарием сначала отсоединял устройство, а затем его же коммутировал опять. Это вызывало неприятные для слуха шумы. Только при тестировании устройства на реальном объекте мы смогли выявить эту неисправность и достаточно просто исправили программу.
