Синтаксис языка универсального моделирования — условные графические обозначения различных типов операторов, которые позволяют составить блок схему алгоритма. Блок схема алгоритма — графическое изображение логической структуры алгоритма. Каждое действие алгоритма представляется в виде геометрической фигуры — условного графического обозначения оператора UML.

Основные типы операторов представлены на рис. 2.6. Программа начинается с оператора начального запуска и заканчивается оператором останова. Множество различных действий совершается под управлением программы в процессе ее выполнения. Каждое действие отображается оператором процесса, который производит изменение значения, формы представления или расположения данных. Оператор процесса может иметь любое количество входов, но только один выход. Переход от одного оператора к другому обозначается стрелкой. Если в процессе выполнения очередного действия производится анализ некоторого внешнего сигнала или внутреннего состояния программы с последующим выбором, по какому пути продолжить исполнения программы, то такое действие отображается условным оператором (другое название — оператор решения). Условный оператор имеет один вход и несколько выходов. После выполнения действий условного оператора программа может «избрать» только один путь. Поэтому условия, по которым определяется направление выхода из оператора решения, должны быть взаимоисключающими. Оператор слияния (поглощения), в соответствие со своим названием, позволяет соединить несколько отдельных ветвей алгоритма в одну. В завершение мы включили два оператора, которые характерны для структурного программирования. Это операторы ветвления и объединения, которые предназначены для отображения работы систем с параллельными вычислителями [2,3]. В качестве первого примера использования условных графических обозначений UML мы представили средствами универсального языка моделирования процесс структурного проектирования, блок схема алгоритма которого приведена на рис. 2.7. На рис. 2.8 тот же процесс представлен с большей степенью подробности, что немедленно привело к усложнению блок схемы алгоритма.

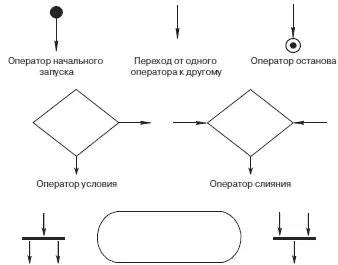

Рис. 2.6.Условные графические обозначения операторов универсального языка моделирования UML

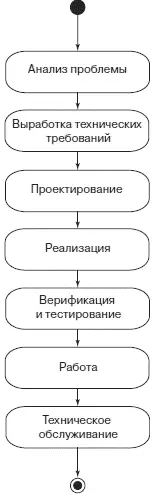

Рис. 2.7.Блок схема алгоритма структурного проектирования

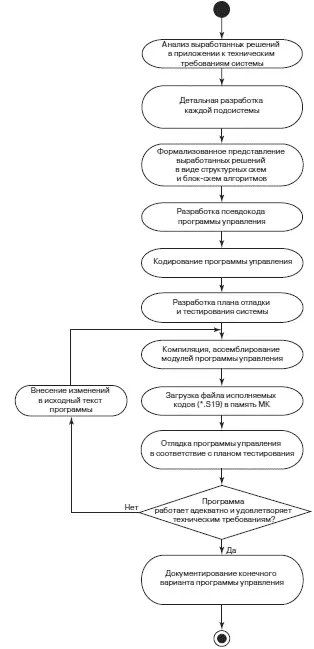

Рис. 2.8.Блок схема алгоритма разработки и тестирования программного обеспечения встраиваемой системы

Основная идея, которую мы стремились развить на протяжении всей этой главы, состоит в том, что подлежащая реализации большая задача должна быть разбита на ряд малых взаимосвязанных задач. Идея декомпозиции задач лежит в основе метода структурного проектирования, который в равной степени применим к проектированию, как аппаратных, так и программных средств, что делает его особенно полезным при разработке встраиваемых систем. Более того, этот метод может быть использован на этапе постановки задачи, который предшествует структурному проектированию аппаратных и программных средств системы.

В качестве темы дипломного проектирования одному из авторов этой книги было предложено разработать систему управления медицинским лазером для лечения различных расстройств зрения. Около шести месяцев он провел в библиотеке, изучая технологии лазерной глазной хирургии. В итоге, его представления о функциях контроллера управления хирургическим лазером изменились коренным образом в сторону их увеличения. Результаты своего исследования автор воплотил в структурной схеме рис. 2.9, которая отражает все возможные функции системы автоматизированного управления хирургическим лазером и их взаимосвязь в проекте. Обратите внимание, что в данном случае метод структурного проектирования использован для систематизации функций системы управления, когда задачи проектирования аппаратного и программного обеспечения системы еще не поставлены.

Рис. 2.9.Структура функций медицинского лазера
