Применение. Структура программного обеспечения контроллера управления стереоусилителем показана на рис. 2.2. Блок схема алгоритма — на рис. 2.3. Проанализировав эти рисунки, можно увидеть, что структура программы управления показывает взаимосвязь отдельных модулей программы, в то время, как блок схема алгоритма является графическим описанием порядка функционирования этой программы. В этот момент, Вы можете подумать: «Наконец-то! Теперь можно кодировать программу!». Но нет, существует еще несколько обязательных этапов структурного проектирования, которые должны предшествовать написанию текста программы.

Рис. 2.2.Структура программы управления стереоусилителем

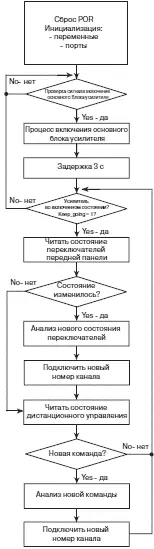

Рис. 2.3.Блок-схема алгоритма управления стереоусилителем

Теория.Следующий шаг структурного проектирования — детальное определение функций каждого блока. Для каждого выделенного на предыдущих этапах «черного ящика» определяются функции входов и выходов. В случае программного обеспечения определяются данные, которые передаются программным функциям и возвращаются ими. Для описания связей между входами и выходами блоков используют псевдокодирование.

Этап псевдокодирования определить принципы программной реализации отдельных блоков структурной схемы. После завершения этого этапа разработчик будет иметь полную структурную схему, которая описывает поставленную задачу в целом, и множество детализированных блоков, которые описывают отдельные функции проектируемого устройства.

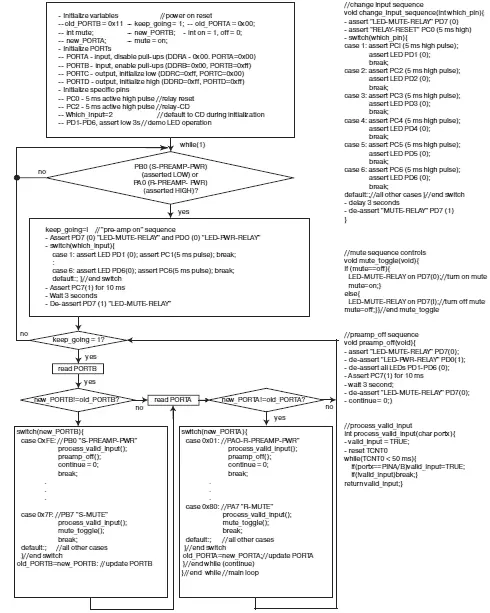

Применение. В проекте контроллера стереоусилителя мы разместили псевдокод непосредственно в графические образы блок схемы алгоритма (рис. 2.4). Вы можете убедиться, что теперь для каждого блока мы имеем полное перечисление его функций, после которого можно приступить к непосредственному написанию текста программы.

Рис. 2.4.Псевдокод программы управления стереоусилителем

Теория. Следующий шаг структурного проектирования — написание исходного текста программы на Си, в редких случаях на ассемблере. Причем под написанием программы понимается не только создание исходного текста программы, но и его поэтапная отладка. Отладка может производиться с использованием трех стратегий.

Первая стратегия соответствует методу проектирования сверху вниз. Сначала пишется и отлаживается основная функция (main.c) программы управления. При этом все вызываемые функции симулируются пустыми программными модулями. По мере продвижения сверху вниз, все большее число функций наполняется содержанием, и для них записывается исходный текст программы.

Вторая стратегия соответствует методу проектирования снизу вверх. В соответствие с этим методом сначала пишутся и отлаживаются пока несвязанные функции нижнего уровня. Постепенно разработчик переходит к функциям более высокого уровня, выстраивая иерархические связи в соответствие со структурной схемой.

Третья стратегия сочетает в себе две предыдущие. Попеременно пишутся и отлаживаются функции сверху и снизу структурной схемы. Объединение проекта в целом осуществляется на каком то из средних уровней.

До настоящего времени мы рассматривали все шаги метода структурного проектирования преимущественно в приложении к разработке программного обеспечения встраиваемой системы. Однако эти же этапы в полной мере применимы также к проектированию аппаратного обеспечения системы.

Применение. В проекте контроллера стереоусилителя мы специально разработали аппаратный симулятор, который использовался на этапе отладки программного обеспечения. Этот симулятор состоял из некоторого количества переключателей для имитации органов управления на передней панели стереоусилителя, и светодиодов, которые отображали состояние сгенерированных контроллером сигналов управления. Функциональная схема симулятора приведена на рис. 2.5. С помощью этого симулятора мы провели отладку, а затем поэтапно проверили функционирование разработанной программы. Доктор Парис Нил настоятельно попросил нас проверить программное обеспечение в автоматическом режиме, т.е. без применения программных средств отладки, по каждому из возможных сценариев работы. И только затем мы разместили контроллер в корпусе стереоусилителя и приступили к комплексным испытаниям законченного изделия.
