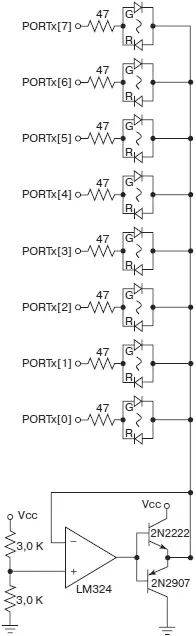

Рис. 5.9.Функциональная схема 8 индикаторов для выходов с тремя состояниями

Вернемся к рассмотрению схемы индикации. Она представлена на рис. 5.9. Индикатор каждого разряда состоит из двух светодиодов: зеленого и красного. Если на выходе порта PORTx[i] формируется высокий логический уровень сигнала, то благодаря усилителю с большим коэффициентом усиления, который выполнен на операционном усилителе LM324, открывается транзистор 2N2907. Для зеленого светодиода создается прямое смещение напряжения и путь для протекания тока. В результате, зеленый светодиод светится и информирует пользователя о наличии высокого логического уровня на соответствующем выходе. Если на выходе порта PORTx[i] формируется низкий логический уровень сигнала, то открывается транзистор 2N2222, и светится красный светодиод. Если же выход порта PORTx[i] установлен в третье состояние, то пути для протекания токов светодиодов нет, они оба погашены.

Для написания программного кода предположим, что входы порта PORTA подключены к блоку DIP переключателей, а выходы порта PORTB — к 8-разрядному светодиодному индикатору по схеме рис. 5.9. Необходимо считать байт данных с порта PORTA и вывести этот байт данных на порт PORTB.

.

.

unsigned char INМASK = 0х00;

unsigned char OUTМASK = 0xff;

unsigned char PORTA_value;

DDRA = INМASK; /*порт PORTA на ввод*/

DDRB = OUTМASK; /*порт PORTB на вывод*/

PORTA_value = PORTA; /*cчитать портPORTA*/

PORTB = PORTA_value; /*записать в порт PORTB*/

.

.

Ранее, в параграфе 5.2, Вы познакомились с различными типами механических переключателей. Переключатели обладают двумя устойчивыми состояниями, в которых замыкаются или размыкаются электрические контакты. Включенный по схеме рис. 5.4,а переключатель обеспечивает высокий логический уровень сигнала на входе МК, если пара его контактов разомкнута. В нажатом состоянии контакты замыкаются, и на входе МК формируется напряжение низкого логического уровня.

Идеальный переключатель изменяет состояние контактов с разомкнутого на замкнутое и наоборот моментально, так, что на входе МК переключение между двумя уровнями логических сигналов происходит за время, которое стремится к нулю.

Однако реальные переключатели ведут себя иначе. Так при нажатии клавиши рис. 5.4,а контакты многократно замыкаются и размыкаются, пока не окажутся в установившемся замкнутом состоянии. Это явление называется механическим дребезгом переключателя. Микроконтроллеры работают на частотах в несколько МГц, что остаточно для того, чтобы зафиксировать многократное изменение состояния переключателя во время дребезга. Однако реакция программы управления на каждое переключение во время дребезга было бы ошибкой. Поэтому следует применять специальные методы подавления эффекта механического дребезга. Различают аппаратные и программные способы подавления дребезга контактов. Мы рассмотрим несколько вариантов для каждого из этих способов.

На рис. 5.10 представлена схема, которая осуществляет защиту от дребезга механических переключателей [Horowitz и Hill, 1989]. Основным элементом этой схемы является триггер Шмитта (74HC14).

Триггер Шмита отличается от других логических элементов, во-первых, тем, что на его входы можно подавать аналоговые сигналы. И если для обычного логического элемента время изменения входного сигнала из состояния 0 в состояние 1 должно составлять всего несколько наносекунд, то для триггера Шмитта это время может быть любым, в том числе несколько десятков или сотен миллисекунд, которые потребуются нам для устранения дребезга контактов. Во-вторых, передаточная характеристика триггера Шмитта обладает гистерезисом: уровень входного напряжения, при котором выход триггера переключается из 0 в 1, превышает уровень напряжения переключения из 1 в 0 примерно на 0,5…0,8 В. Эффект гистерезиса позволяет подавить звон входного сигнала. Незначительные по амплитуде высокочастотные колебания, наложенные на монотонно изменяющуюся постоянную составляющую входного сигнала, не будут приводить к многократному изменению выходного сигнала, поскольку абсолютная величина входного сигнала окажется внутри петли гистерезиса.
