Как было отмечено ранее, модуль PWM в составе МК B32 имеет четыре 8-разрядных канала. Допускается объединение каналов попарно с целью получения 16-разрядного канала, способного генерировать ШИМ-сигнал с 16-разрядным разрешением по коэффициенту заполнения и периоду следования импульсов. Используя программно устанавливаемые опции конфигурации, на основе модуля PWM с четырьмя каналами могут быть получены следующие структуры:

• Четыре независимых 8-разрядных генератора ШИМ-сигнала (HCS12: восемь 8-разрядных);

• Два независимых 16-разрядных генератора ШИМ-сигнала (HCS12: четыре 16-разрядных);

• Два 8-разрядных и один 16-разрядный генератор ШИМ-сигнала.

В 8-разрядных каналах значения коэффициента заполнения и кода периода могут изменяться от 0 до 255 (2 8–1). Для 16-разрядных каналов эти же параметры могут принимать значения от 0 до 65535 (2 16–1). Если задать код коэффициента заполнения равным коду периода, то выходной сигнал будет постоянным (без переключений между 1 и 0).

Объединенный 16-разрядный канал обладает всеми теми же свойствами, что и 8-разрядный. Он допускает регулирование периода и коэффициента заполнения, но отличается большей разрешающей способностью временной сетки в процессе регулирования. Например, минимальное значение коэффициента заполнения для 8-разрядного канала равно 1/256, в то время, как для 16-разрядного — 1/65536. Однако в 8-разрядном режиме достижимы большие частоты ШИМ-сигнала при той же базовой частоте тактирования канала.

Каждый из каналов может работать в режиме фронтовой ШИМ или в режиме центрированной ШИМ. В режиме фронтовой ШИМ счетчик текущего кода канала работает только в режиме инкрементирования. Его код изменяется от $00 до кода в регистре периода PWPERx. Далее счетчик сбрасывается, и процесс счета повторяется с кода $00.

В режиме центрированной ШИМ счетчик сначала считает от $00 до кода регистра периода, далее направление счета изменяется, и в вычитающем режиме код счетчика доходит до $00. Далее процесс повторяется.

Логика работы компараторов, которые участвуют в формировании импульса, длительность которого пропорциональна коду регистра коэффициента заполнения, полностью аналогична рассмотренной ранее. В результате, при фронтовой ШИМ импульс будет сформирован в начале периода сигнала, начиная с кода счетчика $00 (рис. 4.98). При центрированной ШИМ импульс с регулируемой длительностью будет формироваться в начале и в конце периода сигнала, в то время как в середине периода на выходе будет формироваться низкий логический уровень (рис. 4.99).

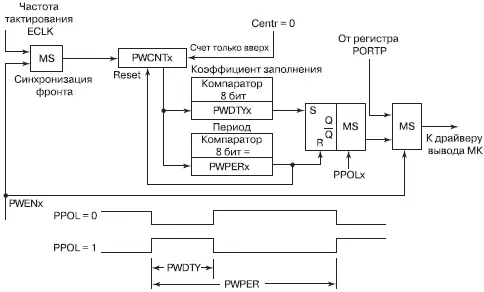

Рис. 4.98.Модуль PWM в режиме фронтовой ШИМ

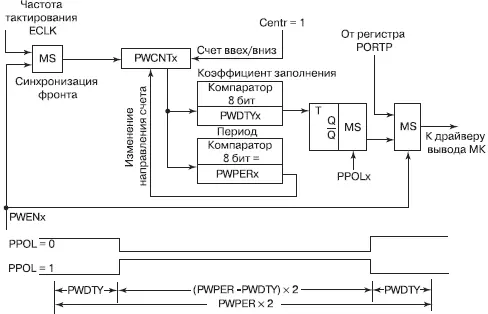

Рис. 4.99.Модуль PWM в режиме центрированной ШИМ

Для каждого из режимов работы (фронтовая или центрированная ШИМ) имеется возможность выбора активного уровня модулированного по длительности импульса ШИМ-сигнала. Длительность импульса с высоким логическим уровнем пропорциональна коду в регистре коэффициента заполнения PWDTYx при PPOL = 1. При PPOL = 0 аналогичным образом регулируется длительность временного интервала с низким логическим уровнем, как показано на рис. 4.98 и 4.99.

При одинаковой частоте тактирования и одинаковых кодах в регистрах периода и коэффициента заполнения длительность импульса и период формируемого сигнала для фронтовой и центрированной ШИМ будут различаться.

Для фронтовой ШИМ (CENTR = 0) расчет временных параметров выходного сигнала следует производить по следующим формулам:

• Период ШИМ-сигнала равен

T PWM= (PWPERx + 1)/fx

• Длительность импульса с высоким активным уровнем при PPOLx = 1 равна

T IMP= (PWDTYx + 1) / [(PWPERx + 1) × fx]

Коэффициент заполнения в этом же режиме равен

γ =(PWPERx – PWDTYx)/[(PWPERx + 1) × fx] × 100%

• Длительность импульса с высоким активным уровнем при PPOLx = 0 равна

T IMP=(PWPERx – PWDTYx) / [(PWPERx + 1) × fx]

Коэффициент заполнения в этом же режиме равен

γ = (PWDTYx + 1)/[(PWPERx + 1) × fx] × 100%,
